Kategorie: Kabelverbindung#

Die Kategorie Kabelverbindung dokumentiert die physischen Eigenschaften eines Kabel-Objekts: Typ, Farbe, Länge und Belegung. Sie ist eine Single-Value-Kategorie und ausschließlich dem Objekttyp Kabel zugeordnet.

Verwendung#

Typische Anwendungsfälle:

• Physische Netzwerkdokumentation: Jedes Patchkabel, jede Glasfaserverbindung und jedes Stromkabel kann als eigenes Objekt erfasst werden. In der Kabelverbindung-Kategorie wird festgehalten, ob es sich um Cat6a, OM4-Glasfaser oder ein Stromkabel handelt -- wichtig für Bandbreiten-Planung, Dämpfungsberechnungen und Brandschutz.
• Farbcodierung und Ordnung: Über das Farbfeld lässt sich die Farbcodierung der Patchkabel dokumentieren. Viele Rechenzentren verwenden Farbschemata (rot = Management, blau = Produktion, gelb = DMZ). Ein Report über alle Kabel eines bestimmten Racks inklusive Farbe hilft, Verkabelungsfehler zu erkennen.
• Längenplanung: Die Kabellänge ist entscheidend bei der Planung neuer Verbindungen. Cat6a-Kabel duerfen maximal 90m Festverlegung + 10m Patchkabel haben. Über Reports lässt sich auswerten, welche Verbindungen an dieser Grenze liegen.
• Glasfaser-Dokumentation: Das Feld Maximale Anzahl Fasern/Adern dokumentiert bei Glasfaser-Kabeln die verfügbare Faseranzahl. Zusammen mit der Belegung (Occupancy) ergibt sich, wie viele Fasern noch frei sind -- essentiell für die Kapazitätsplanung bei LWL-Infrastruktur.
• Bestandsaufnahme: Per Report lassen sich alle Kabel eines bestimmten Typs oder einer bestimmten Farbe auflisten -- hilfreich bei Umruest-Projekten (z.B. Wechsel von Cat5e auf Cat6a).

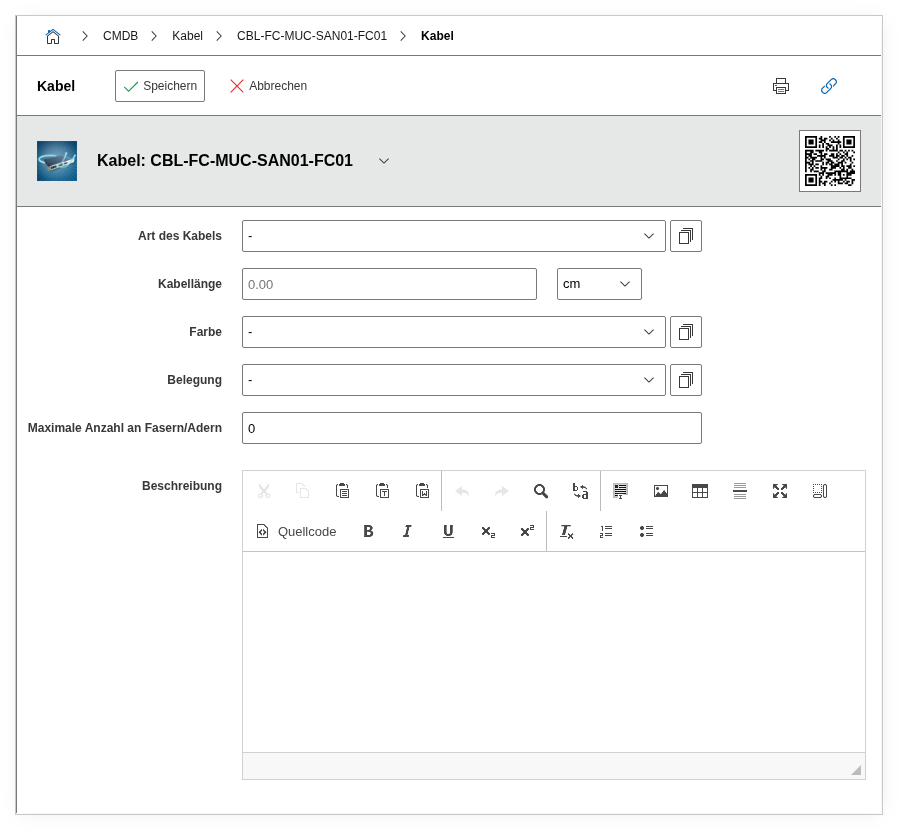

Felder#

Kabeltyp#

Die Art des Kabels, z.B. Cat 6a, Cat 7, OM4 Glasfaser, Stromkabel oder USB. Dialog+-Feld -- eigene Kabeltypen lassen sich frei ergänzen. Dieser Wert bestimmt, welche Leistungseigenschaften (Bandbreite, Dämpfung, Strombelastbarkeit) das Kabel hat, und ist die wichtigste Information für die Netzwerk- und Infrastrukturplanung.

Farbe#

Die physische Farbe des Kabels oder des Kabelmantels, z.B. Blau, Rot, Gelb. Dialog+-Feld. Die Farbcodierung ist in professionellen Umgebungen kein kosmetisches Detail, sondern ein Ordnungssystem: Produktionsnetze, Management-Netze und DMZ-Verbindungen werden häufig farblich getrennt, um Fehlverkabelungen auf den ersten Blick zu erkennen.

Belegung#

Die Belegungsart des Kabels, z.B. Vollbelegt, Teilbelegt. Dialog+-Feld. Besonders bei Glasfaser-Bündeln relevant: Ein 24-Faser-Kabel kann aktuell nur 12 Fasern in Verwendung haben.

Kabellänge#

Die physische Länge des Kabels als Dezimalzahl. In Kombination mit der Längeneinheit ergibt sich der exakte Wert. Bei Kupferkabeln im LAN ist die Länge direkt relevant für die Signal-Qualität (max. 100m bei Cat6a). Bei Glasfaser bestimmt die Länge das Dämpfungsbudget.

Längeneinheit#

Die Masseinheit der Kabellänge, z.B. m (Meter) oder cm. Für Konsistenz in Reports empfiehlt es sich, innerhalb der gesamten CMDB eine einheitliche Längeneinheit zu verwenden.

Maximale Anzahl Fasern/Adern#

Die maximale Anzahl der Fasern (bei Glasfaser) bzw. Adern (bei Kupfer-Bündeln) im Kabel. Bei einem OM4-Bündel mit 24 Fasern steht hier 24. In Kombination mit der Belegung lässt sich die freie Kapazität berechnen.

Verbindung#

Zeigt die aktuelle Verbindung des Kabels an -- also welche beiden Anschlüsse durch dieses Kabel verbunden sind. Dieses Feld ist eine berechnete Anzeige und wird durch die Verkabelung in der Anschluss-Kategorie der Endgeräte bestimmt.

Beschreibung#

Freitext für zusätzliche Informationen: Verlegungsweg (z.B. "Kabelkanal Decke, Trasse Nord"), Installations-Datum, zuständiger Elektriker oder Verweis auf den Verkabelungsplan.

Technische Referenz#

Felder (API-Referenz)#

API-Beispiele#

Eintrag erstellen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 780,
        "category": "C__CATG__CABLE",
        "data": {
            "cable_type": "Cat 6a",
            "cable_colour": "Blau",
            "cable_occupancy": "Vollbelegt",
            "length": 12.5,
            "length_unit": 2,
            "max_amount_of_fibers_leads": 8,
            "description": "Patchkabel Rack A03 Port 24 -> Patchfeld PP-01 Port 24, Kabelkanal Decke"
        }
    },
    "id": 1
}

Einträge lesen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.read",
    "params": {
        "apikey": "dein-api-key",
        "object": 780,
        "category": "C__CATG__CABLE"
    },
    "id": 2
}

Eintrag aktualisieren#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 780,
        "category": "C__CATG__CABLE",
        "entry": 1,
        "data": {
            "cable_type": "Cat 6a",
            "length": 15.0,
            "description": "Kabellaenge nach Neuverlegung 2026-03 korrigiert. Verlegeweg ueber Doppelboden statt Deckentrasse."
        }
    },
    "id": 3
}
