Kategorie: Faser/Ader#

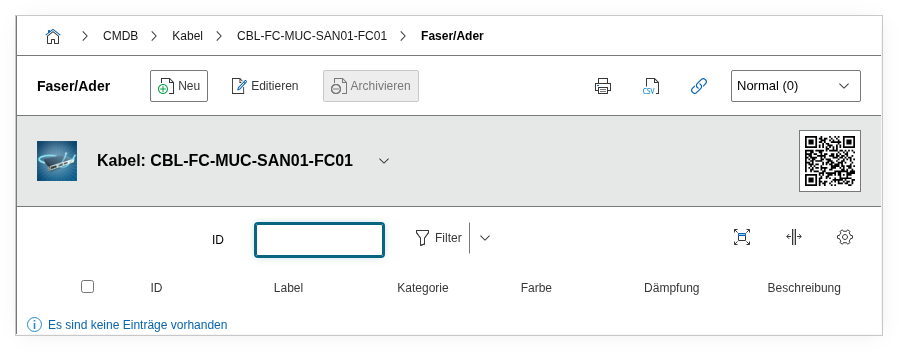

Die Kategorie Faser/Ader (im englischen UI als "Fiber/lead" bezeichnet) dokumentiert die einzelnen Fasern innerhalb eines Glasfaser- oder Kupferkabels. Sie ist eine Multi-Value-Kategorie -- pro Kabel-Objekt werden so viele Einträge angelegt, wie das Kabel Fasern oder Adern enthält. Ein 24-Faser-LWL-Kabel hat also 24 Einträge in dieser Kategorie.

Verwendung#

Typische Anwendungsfälle:

• LWL-Dokumentation vervollständigen: Erfasse jede Faser eines Glasfaserkabels mit Bezeichnung, Farbe und Kategorie. In Kombination mit der Kabelverkabelung entsteht eine lueckenlose Dokumentation von der Faser bis zum Patch-Panel.
• Kapazitätstracking: Über Reports lässt sich auswerten, wie viele Fasern eines Kabels bereits in Verwendung sind und wie viele noch frei stehen. Das ist entscheidend für die Planung neuer Verbindungen, ohne unnötig neue Kabel zu ziehen.
• Dämpfungswerte dokumentieren: Das Feld Dämpfung hält den gemessenen Signalverlust pro Faser fest (in dB). Nach dem Spleißen oder bei der Abnahme einer neuen Strecke werden diese Werte gemessen -- sie müssen innerhalb der zulässigen Grenzwerte der jeweiligen Faserkategorie liegen.
• Fehlersuche und Wartung: Wenn eine Verbindung stört, zeigt die Faser-Dokumentation sofort, welche Faser welche Farbe hat, welche Dämpfung gemessen wurde und ob sie innerhalb der Spezifikation liegt. Das beschleunigt die Fehlereingrenzung erheblich.
• Kupferkabel mit mehreren Adern: Auch bei strukturierter Kupferverkabelung (z.B. Cat-6-Kabel mit 4 Aderpaaren) können die einzelnen Adern hier dokumentiert werden, inklusive Farbcodierung und Belegung.

Felder#

Bezeichnung#

Die Bezeichnung der einzelnen Faser oder Ader, z.B. Faser 01, F1-A oder Ader 3/4. Wähle eine konsistente Nomenklatur für alle Kabel -- das erleichtert die Zuordnung beim Spleißen und Patchen erheblich.

Kategorie#

Die Faserkategorie bzw. der Fasertyp, z.B. OS2 (Singlemode), OM3, OM4 oder OM5 (Multimode). Dialog+-Feld -- eigene Werte lassen sich bei Bedarf ergänzen. Die Kategorie bestimmt die zulässigen Übertragungsraten und maximalen Entfernungen:

• OS2: Singlemode, bis 10 km und mehr, für Weitverkehrsverbindungen und Rechenzentrumsanbindungen
• OM3: Multimode 50/125 um, bis 300 m bei 10 Gbit/s
• OM4: Multimode 50/125 um, bis 400 m bei 10 Gbit/s, optimiert für VCSEL-Laser
• OM5: Multimode, zusätzlich für Wellenlängen-Multiplexing (SWDM) optimiert

Farbe#

Die Farbe der Faser oder Ader. Dialog+-Feld -- die Standardfarben nach TIA-598 (Blau, Orange, Gruen, Braun, Grau, Weiss, Rot, Schwarz, Gelb, Violett, Rosa, Türkis) sollten vorbelegt sein. Bei Bündeladern kommen zusätzlich die Röhrchenfarben hinzu. Eine korrekte Farberfassung ist die Grundlage für fehlerfreies Spleißen und Patchen.

Dämpfung#

Der gemessene Signalverlust der Faser in Dezibel (dB). Typische Werte liegen bei Singlemode-Fasern (OS2) bei ca. 0.35 dB/km bei 1310 nm und 0.22 dB/km bei 1550 nm. Bei Multimode-Fasern (OM3/OM4) liegt die Dämpfung bei ca. 3.5 dB/km bei 850 nm. Hier sollte der tatsächlich gemessene Wert der gesamten Strecke eingetragen werden -- nicht der theoretische Wert pro Kilometer.

Beschreibung#

Freitext für zusätzliche Angaben: Wellenlänge der Messung, Messdatum, verwendetes Messgerät (OTDR), Spleißprotokoll-Referenz, Belegungsstatus (frei/belegt/reserviert) oder Verbindungsziel.

Technische Referenz#

Felder (API-Referenz)#

API-Beispiele#

Eintrag erstellen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 3010,
        "category": "C__CATG__FIBER_LEAD",
        "data": {
            "label": "Faser 01",
            "category": "OS2",
            "color": "Blau",
            "damping": 1.85,
            "description": "Singlemode OS2, gemessen bei 1550 nm, OTDR-Messung vom 2026-03-15, Strecke RZ-A zu RZ-B (ca. 4.2 km)"
        }
    },
    "id": 1
}

Einträge lesen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.read",
    "params": {
        "apikey": "dein-api-key",
        "object": 3010,
        "category": "C__CATG__FIBER_LEAD"
    },
    "id": 2
}

Eintrag aktualisieren#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 3010,
        "category": "C__CATG__FIBER_LEAD",
        "entry": 1,
        "data": {
            "damping": 2.10,
            "description": "Nachmessung 2026-04: Daempfung leicht gestiegen (1.85 auf 2.10 dB), Stecker gereinigt."
        }
    },
    "id": 3
}
