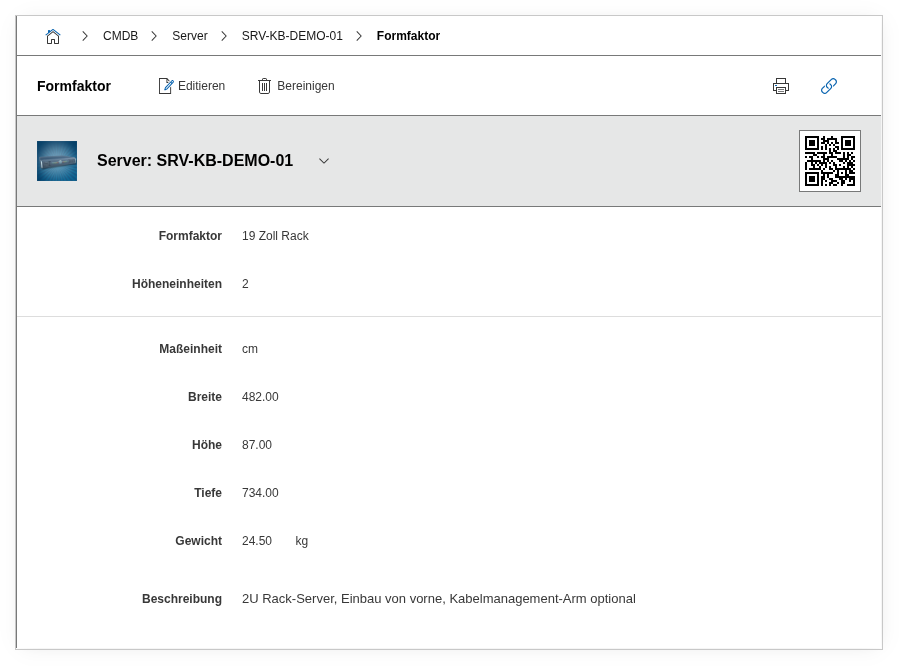

Kategorie: Formfaktor#

Die Kategorie Formfaktor beschreibt die physische Bauform und die Abmessungen eines Objekts. Sie ist eine Single-Value-Kategorie – pro Objekt existiert genau ein Eintrag, der Bauform, Höheneinheiten, Maße und Gewicht zusammenfasst.

Verwendung#

Typische Anwendungsfälle:

• Rack-Planung und Rack-Ansicht: Die Höheneinheiten bestimmen, wie viel Platz ein Gerät im Schrank belegt. Erst wenn dieser Wert gepflegt ist, lässt sich das Objekt in der visuellen Rack-Ansicht positionieren und du siehst auf einen Blick, welche Slots frei sind. In Kombination mit der Standort-Kategorie entsteht so eine vollständige Rack-Belegungsdokumentation.
• Raum- und Stellflächenplanung: Breite, Höhe und Tiefe helfen bei der Planung von Stellflächen, Belüftungsabständen und Kabelwegen. Gerade bei freistehenden Servern (Tower-Bauform) oder Netzwerkschränken abseits des RZ ist das wichtig, um Platzbedarfe realistisch abzuschätzen.
• Tragfähigkeit und Gewichtsmanagement: Ein voll bestücktes 42HE-Rack kann leicht mehrere hundert Kilogramm wiegen. Das dokumentierte Gewicht jedes Geräts hilft, die Tragfähigkeit von Rackschränken und Doppelböden nicht zu überschreiten — besonders relevant bei älteren Gebäuden oder nachträglichen Erweiterungen.
• Beschaffung und Austausch: Beim Hardware-Refresh zeigt ein Report sofort, welche Geräte welche Bauform haben. Muss ein 1U-Server durch ein 2U-Modell ersetzt werden, ist sofort klar, ob im Rack genügend Platz vorhanden ist.

Felder#

Formfaktor#

Die Bauform des Geräts. Die häufigsten Werte sind 19 Zoll Rack (für alles, was in einen Rackschrank passt), Tower (freistehende Server und Workstations), Desktop (Clients) und Blade (Einschübe für ein Blade-Chassis). Da es sich um ein Dialog+-Feld handelt, kannst du eigene Bauformen ergänzen — etwa Mini-PC oder DIN-Hutschiene für industrielle Umgebungen.

Höheneinheiten#

Die Anzahl der Höheneinheiten (HE), die das Gerät im Rack belegt. Ein 1U-Server braucht eine HE, ein typischer Storage-Array 2U oder 4U. Dieses Feld ist die Voraussetzung dafür, dass i-doit das Objekt in der Rack-Ansicht positionieren kann. Ohne Wert kann das Gerät keinem Slot zugewiesen werden. Auch für Reports, die freie Kapazitäten in Racks auswerten, ist dieses Feld unverzichtbar.

Maßeinheit#

Die Einheit, in der Breite, Höhe und Tiefe angegeben werden. In der Praxis hat sich mm als Standard bewährt, weil die Herstellerangaben in Datenblättern fast immer in Millimetern stehen. Du kannst aber auch cm oder Zoll wählen — wichtig ist nur, dass du innerhalb deiner CMDB einheitlich bleibst.

Breite#

Die Außenbreite des Geräts. Bei 19-Zoll-Rack-Geräten liegt sie standardmäßig bei 482 mm (mit Ohren) bzw. 450 mm (ohne Montageohren). Dieser Wert ist vor allem dann relevant, wenn du prüfen willst, ob ein Gerät in einen bestimmten Schrank oder auf eine bestimmte Stellfläche passt.

Höhe#

Die Außenhöhe des Geräts. Bei Rack-Servern korreliert sie direkt mit den Höheneinheiten: 1 HE entspricht 44,45 mm, ein 2U-Server misst also ca. 87 mm. Bei Tower-Servern oder Desktops steht hier die tatsächliche Gehäusehöhe.

Tiefe#

Die Gehäusetiefe — bei Rack-Servern typischerweise zwischen 600 mm und 800 mm. Dieser Wert ist wichtig für die Schranktiefe: Ein 600 mm tiefer Schrank kann keinen 750 mm tiefen Server aufnehmen. Denke auch an Kabelbiegeradien und Kabelmanagement-Arme, die zusätzliche Tiefe erfordern.

Gewicht#

Das Gewicht des Geräts inklusive aller eingebauten Komponenten (Festplatten, Netzteile, RAM). Ein voll bestückter 2U-Server wiegt leicht 25–30 kg, ein Blade-Chassis mit 16 Blades kann über 100 kg erreichen. Diese Information ist entscheidend für die Berechnung der Gesamtlast pro Rack und die Tragfähigkeit des Bodens.

Gewichtseinheit#

Die Einheit für das Gewichtsfeld — üblicherweise kg. Bei leichterer Hardware wie Switches oder Desktops kann g sinnvoll sein.

Beschreibung#

Freitext für alles, was in den strukturierten Feldern keinen Platz findet: benötigtes Schienen-Kit (z.B. „Dell ReadyRails II"), besondere Einbauhinweise (nur von vorne einsetzen), Kühlungsanforderungen (mindestens 1 HE Abstand zum nächsten Gerät) oder Anmerkungen zur Montage.

Technische Referenz#

Felder (API-Referenz)#

API-Beispiele#

Eintrag erstellen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 1042,
        "category": "C__CATG__FORMFACTOR",
        "data": {
            "formfactor": "19 Zoll Rack",
            "rackunits": 2,
            "unit": "mm",
            "width": 482,
            "height": 87,
            "depth": 756,
            "weight": 18.5,
            "weight_unit": "kg",
            "description": "Dell PowerEdge R750, 2U Rackmount, Schienen-Kit ReadyRails II erforderlich"
        }
    },
    "id": 1
}

Einträge lesen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.read",
    "params": {
        "apikey": "dein-api-key",
        "object": 1042,
        "category": "C__CATG__FORMFACTOR"
    },
    "id": 2
}

Eintrag aktualisieren#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 1042,
        "category": "C__CATG__FORMFACTOR",
        "entry": 1,
        "data": {
            "rackunits": 2,
            "description": "Umbau 2026-03: Server von Rack A03 nach B07 umgezogen, Schienen-Kit wiederverwendet."
        }
    },
    "id": 3
}
