Kategorie: Host Bus Adapter (HBA)#

Die Kategorie Host Bus Adapter (HBA) dokumentiert die Fibre-Channel-Adapter, die einen Server mit einem SAN (Storage Area Network) verbinden. Sie ist eine Multi-Value-Kategorie -- Server in SAN-Umgebungen haben typischerweise zwei HBAs für redundante Fabric-Anbindung.

Ein HBA ist die physische Steckkarte (PCIe), die Fibre-Channel-Ports bereitstellt. Während die HBA-Kategorie den Adapter selbst beschreibt (Hersteller, Modell, Firmware), werden die einzelnen Ports in der Kategorie FC-Port dokumentiert. Zusammen bilden sie die vollständige SAN-Client-Seite eines Servers.

HBA vs. Controller

HBAs sind nicht dasselbe wie Storage-Controller. Ein Controller steuert lokale Laufwerke (RAID, SATA, SAS), während ein HBA den Server mit externem SAN-Storage verbindet. In i-doit gibt es bewusst zwei getrennte Kategorien, weil die Anwendungsfälle und die relevanten Zusatzinformationen (WWN, FC-Ports, SAN-Zoning) grundverschieden sind.

Verwendung#

Typische Anwendungsfälle:

  • SAN-Infrastruktur-Dokumentation: Der HBA ist der Startpunkt der SAN-Anbindung auf Server-Seite. Die Dokumentation von Hersteller, Modell und Firmware bildet zusammen mit den FC-Ports und dem SAN-Zoning eine lückenlose Kette vom Server bis zum Storage.
  • Firmware-Management: HBA-Firmware-Updates sind kritisch -- eine inkompatible Firmware kann dazu führen, dass der Server seine SAN-LUNs verliert. Über den Report Manager lassen sich alle Server mit einer bestimmten HBA-Firmware-Version identifizieren, bevor ein Update ausgerollt wird.
  • Kompatibilitätsprüfung: Storage-Hersteller veröffentlichen Kompatibilitätsmatrizen, die festlegen, welche HBA-Modelle und Firmware-Versionen mit ihrem Storage-System zusammenarbeiten. Mit der HBA-Kategorie lässt sich schnell prüfen, ob alle Server kompatible Adapter verwenden.
  • Ersatzteilplanung: Wenn ein HBA-Modell abgekündigt wird oder ein Adapter ausfällt, zeigt ein Report sofort, wie viele identische HBAs in der Umgebung verbaut sind. Das vereinfacht die Ersatzteilbeschaffung und Budgetplanung.
  • Dual-Fabric-Verifikation: Best Practice in SAN-Umgebungen ist die Anbindung über zwei getrennte Fabrics. Über die HBA-Kategorie lässt sich prüfen, ob jeder Server tatsächlich zwei HBAs hat -- und ob deren FC-Ports auf unterschiedliche Fabrics verteilt sind.

Vollständige SAN-Dokumentation

Für eine vollständige SAN-Dokumentation auf Server-Seite brauchst du drei Kategorien: HBA (der Adapter), FC-Port (die Ports mit WWPNs) und Logische Geräte (Client) (die zugewiesenen LUNs). Nur wenn alle drei gepflegt sind, ergibt sich ein lückenloses Bild der SAN-Anbindung.

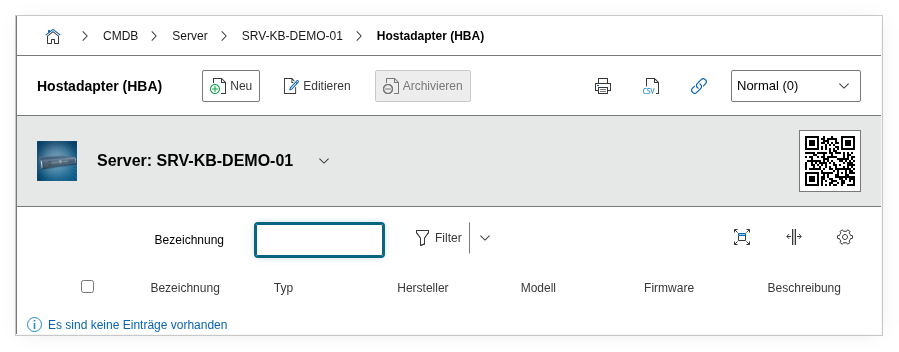

Host Bus Adapter (HBA)

Felder#

Bezeichnung#

Der Name oder die Bezeichnung des HBAs, z.B. Emulex LPe36002 oder QLogic QLE2772. Verwende eine Bezeichnung, die den Adapter eindeutig identifiziert -- bei mehreren HBAs im selben Server empfiehlt sich die Ergänzung des PCIe-Slots, z.B. QLE2772 (Slot 3).

Typ#

Die Art des Host-Bus-Adapters, z.B. FC-HBA, FCoE-HBA oder iSCSI-HBA. Dialog-Feld. Relevant, weil verschiedene HBA-Typen unterschiedliche Protokolle und Netzwerke nutzen.

Hersteller#

Der Hersteller des HBAs, z.B. Broadcom (Emulex), Marvell (QLogic) oder ATTO. Dialog+-Feld mit erweiterbaren Werten. Wichtig für Support-Anfragen und Firmware-Downloads.

Modell#

Die genaue Modellbezeichnung, z.B. LPe36002-M64 oder QLE2772-DEL. Dialog+-Feld. Das Modell bestimmt die unterstützten Geschwindigkeiten, die Anzahl der Ports und die Kompatibilität mit dem Storage-System.

Firmware#

Die aktuell installierte Firmware-Version, z.B. 14.2.537.16. Textfeld. HBA-Firmware-Updates können kritisch sein -- eine falsche Version kann den SAN-Zugriff unterbrechen. Dokumentiere hier immer die tatsächlich installierte Version und aktualisiere sie nach jedem Firmware-Update.

Firmware vor Storage-Migration prüfen

Vor einer Storage-Migration (z.B. Wechsel von einem älteren zu einem neuen Storage-Array) muss die HBA-Firmware mit dem neuen Storage kompatibel sein. Prüfe die Kompatibilitätsmatrix des Storage-Herstellers und gleiche sie mit den in i-doit dokumentierten Firmware-Versionen ab.

Beschreibung#

Freitext für zusätzliche Angaben: PCIe-Slot-Nummer, Treiber-Version, zugeordnete Fabric (A/B), Besonderheiten bei der Konfiguration (z.B. Boot from SAN aktiviert) oder Hinweise zur Kompatibilität.

Technische Referenz#

Eigenschaft Wert
Kategorie-Konstante C__CATG__HBA
Typ Globale Kategorie
Multi-Value Ja
Zugeordnet zu Server, Client, Blade Server, Virtueller Server

Felder (API-Referenz)#

Feld API-Key Typ
Bezeichnung title Text
Typ type Dialog (Auswahl)
Hersteller manufacturer Dialog+ (erweiterbare Auswahl)
Modell model Dialog+ (erweiterbare Auswahl)
Firmware firmware Text
Beschreibung description Textfeld (mehrzeilig)

API-Beispiele#

Eintrag erstellen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 1042,
        "category": "C__CATG__HBA",
        "data": {
            "title": "Emulex LPe36002 (Slot 3)",
            "type": "FC-HBA",
            "manufacturer": "Broadcom (Emulex)",
            "model": "LPe36002-M64",
            "firmware": "14.2.537.16",
            "description": "Dual-Port 64G FC HBA, Fabric A, PCIe Slot 3, Boot from SAN aktiviert"
        }
    },
    "id": 1
}

Einträge lesen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
{
    "jsonrpc": "2.0",
    "method": "cmdb.category.read",
    "params": {
        "apikey": "dein-api-key",
        "object": 1042,
        "category": "C__CATG__HBA"
    },
    "id": 2
}

Eintrag aktualisieren#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 1042,
        "category": "C__CATG__HBA",
        "entry": 4,
        "data": {
            "firmware": "14.4.100.6",
            "description": "2026-04: Firmware-Update auf 14.4.100.6, Kompatibilität mit Pure Storage FlashArray//X verifiziert"
        }
    },
    "id": 3
}
