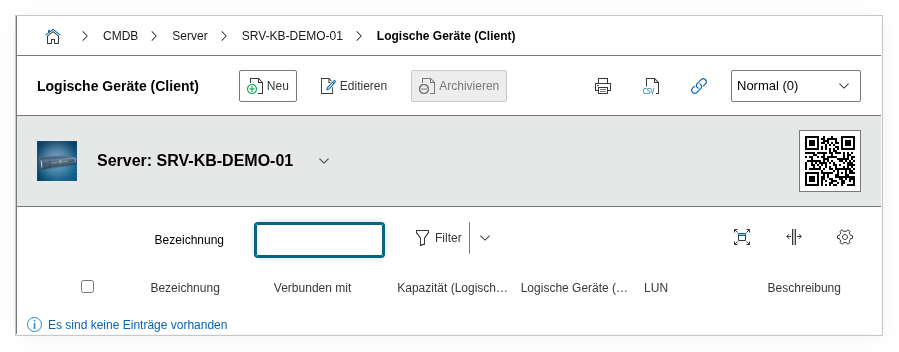

Kategorie: Logische Geräte (Client)#

Die Kategorie Logische Geräte (Client) dokumentiert die logischen Speichergeräte (LUNs, Volumes), die einem Server aus einem SAN-Storage-System zugewiesen sind. Sie ist eine Multi-Value-Kategorie -- ein Server kann viele LUNs von verschiedenen Storage-Systemen gleichzeitig nutzen.

Diese Kategorie zeigt die Konsumenten-Seite der SAN-Storage-Zuweisung: Welche LUNs sieht dieser Server, über welche Pfade erreicht er sie, und welche Multipath-Technologie sorgt für Redundanz? Das Gegenstück auf der Storage-Seite ist die Kategorie Logische Geräte (LDEV Server), in der die LUNs auf dem Storage-Array selbst dokumentiert werden.

Verwendung#

Typische Anwendungsfälle:

• LUN-Zuordnung dokumentieren: In SAN-Umgebungen ist die Frage "Welche LUNs sind welchem Server zugewiesen?" eine der häufigsten Anfragen an das Storage-Team. Die Kategorie Logische Geräte (Client) beantwortet diese Frage direkt am Server-Objekt, ohne dass man sich auf die Storage-Management-Konsole schalten muss.
• Multipath-Dokumentation: Über das Feld Multipath-Technologie wird dokumentiert, welches Multipath-Framework verwendet wird -- z.B. DM-Multipath (Linux), PowerPath (Dell EMC), RDAC oder Windows MPIO. Diese Information ist entscheidend für das Troubleshooting bei Pfadausfällen, weil jede Technologie eigene Diagnose-Tools und Konfigurationsbesonderheiten mitbringt.
• Pfad-Analyse: Das Feld Pfad zeigt, über welche FC-Ports und HBAs die LUN erreichbar ist. Bei einem HBA-Ausfall lässt sich so sofort erkennen, welche LUNs betroffen sind und ob der verbleibende Pfad ausreicht.
• Storage-Migration vorbereiten: Beim Umzug von einem alten auf ein neues Storage-System zeigt die Kategorie, welche Server welche LUNs nutzen. Das ist die Grundlage für den Migrationsplan: Welche Server müssen umgestellt werden, welche neuen LUNs werden benötigt, und welche Pfade müssen konfiguriert werden?
• Kapazitätsplanung: In Kombination mit den Storage-seitigen LDEV-Server-Einträgen ergibt sich ein vollständiger Überblick, welche Server wie viel SAN-Storage nutzen -- hilfreich für die Budgetplanung und Beschaffung von zusätzlicher Kapazität.

Felder#

Bezeichnung#

Der Name des logischen Geräts, wie es der Server sieht, z.B. sdb, dm-3, LUN 42 oder der Volume-Label. Verwende die Bezeichnung, die auch der Betriebssystem-Administrator kennt, damit die Zuordnung eindeutig ist.

Pfad#

Die FC-Port-Pfade, über die das logische Gerät erreichbar ist. Hier werden die FC-Ports verknüpft, über die der Server auf die LUN zugreift. Bei einer Multipath-Konfiguration hat ein logisches Gerät typischerweise zwei oder vier Pfade -- idealerweise über unterschiedliche HBAs und Fabrics.

Logische Geräte (LDEV Server)#

Die Verknüpfung zum Storage-seitigen LDEV-Server-Eintrag. Dieses Feld stellt die Verbindung zwischen der Client-Sicht (Server) und der Server-Sicht (Storage-Array) her. Über diese Verknüpfung lässt sich navigieren: vom Server zur LUN-Konfiguration auf dem Storage-System und umgekehrt.

Primärer Pfad#

Der bevorzugte Pfad für I/O-Operationen. Bei aktiv/passiv-Konfigurationen (z.B. ALUA mit preferred path) ist dies der Pfad, über den im Normalbetrieb die Daten fließen. Bei aktiv/aktiv-Konfigurationen kann dieser Wert zur Kennzeichnung des optimierten Pfads genutzt werden.

Multipath-Technologie#

Das verwendete Multipath-Framework, z.B. DM-Multipath, PowerPath, Windows MPIO, NativeMPIO oder RDAC. Dialog+-Feld -- eigene Werte können ergänzt werden. Die Multipath-Technologie bestimmt die Diagnosewerkzeuge und das Failover-Verhalten, deshalb ist diese Information bei Störungen essenziell.

Beschreibung#

Freitext für zusätzliche Angaben: LUN-ID auf dem Storage-System, Dateisystem-Typ (ext4, XFS, NTFS), Mount-Point, Kapazität, Performance-Tier (SSD/HDD) oder Hinweise zur Nutzung (z.B. "Oracle Tablespace DATA").

Technische Referenz#

Felder (API-Referenz)#

API-Beispiele#

Eintrag erstellen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 1042,
        "category": "C__CATG__LDEV_CLIENT",
        "data": {
            "title": "dm-3 (LUN 42)",
            "assigned_ldevserver": 2055,
            "multipath": "DM-Multipath",
            "description": "Oracle Tablespace DATA, XFS, 500 GB, Performance-Tier SSD, LUN-ID 42 auf NetApp FAS8700"
        }
    },
    "id": 1
}

Einträge lesen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.read",
    "params": {
        "apikey": "dein-api-key",
        "object": 1042,
        "category": "C__CATG__LDEV_CLIENT"
    },
    "id": 2
}

Eintrag aktualisieren#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 1042,
        "category": "C__CATG__LDEV_CLIENT",
        "entry": 9,
        "data": {
            "assigned_ldevserver": 3010,
            "description": "2026-04: LUN-Migration von NetApp FAS8700 (LUN 42) auf Pure Storage FlashArray (Vol oracle-data-01)"
        }
    },
    "id": 3
}
