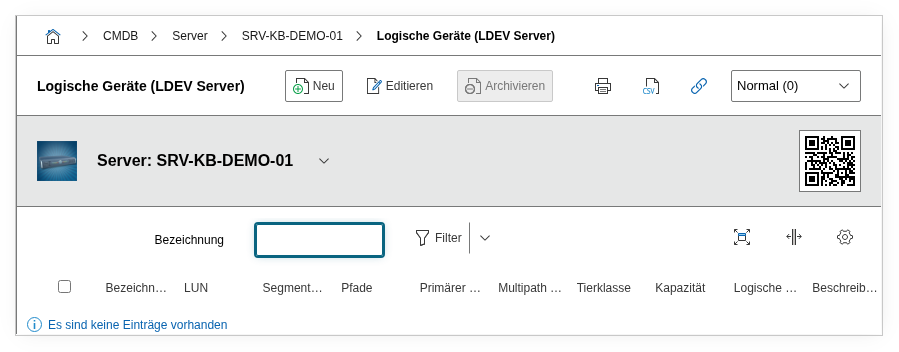

Kategorie: Logische Geräte (LDEV Server)#

Die Kategorie Logische Geräte (LDEV Server) dokumentiert die logischen Volumes (LUNs), die ein Storage-System bereitstellt. Sie ist eine Multi-Value-Kategorie – pro Storage-Array können beliebig viele LUNs angelegt werden, was die tatsächliche Aufteilung des physischen Speichers in nutzbare Einheiten abbildet.

Verwendung#

Typische Anwendungsfälle:

• SAN-Storage-Dokumentation: Erfasse alle LUNs, die ein Storage-Array (z.B. NetApp FAS, Dell PowerStore, HPE 3PAR) bereitstellt. Zusammen mit den Kategorien FC-Port und HBA entsteht eine vollständige SAN-Dokumentation vom Storage bis zum Server.
• Kapazitätsplanung: Über den Report Manager lässt sich auswerten, wie viel Kapazität pro Storage-Array vergeben ist und wie viel freier Speicher verbleibt. Tier-Klassen helfen dabei, zwischen SSD-Tiers und HDD-Tiers zu unterscheiden.
• Multipath-Dokumentation: Die Felder Pfade und Primärer Pfad bilden ab, über welche FC-Ports eine LUN erreichbar ist. Das ist entscheidend für die Ausfallsicherheit: Fällt ein Pfad aus, zeigt die Dokumentation sofort den redundanten Weg.
• Storage-Lifecycle und Migration: Bei einem Storage-Refresh kannst du im Report Manager alle LUNs eines alten Arrays auflisten, die zugeordneten Server identifizieren und die Migration gezielt planen.

Felder#

Bezeichnung#

Der Name der LUN oder des logischen Volumes, z.B. LUN_SQL_DATA_01 oder vol_vmware_ds03. Wähle eine sprechende Namenskonvention, die Rückschlüsse auf den Verwendungszweck erlaubt. Dieser Wert erscheint in der Listenansicht und in Reports.

LUN#

Die LUN-Nummer oder der LUN-Identifier, wie er auf dem Storage-Array konfiguriert ist, z.B. 0 oder 3A:2F. Dieser Wert muss mit der tatsächlichen Konfiguration auf dem Storage übereinstimmen, damit die Zuordnung zwischen CMDB und Realität eindeutig bleibt.

Segmentgröße (kB)#

Die Segmentgröße (Stripe Size) in Kilobyte. Dieser Wert ist relevant für die Performance-Dokumentation: Eine typische Segmentgröße bei OLTP-Workloads liegt bei 64 kB, bei sequentiellen Workloads wie Backup-Streams oft bei 256 kB oder mehr. In der Praxis wird dieser Wert selten manuell gepflegt, sondern eher durch automatisierte Imports aus dem Storage-Management befüllt.

Speichereinheit#

Die Maßeinheit für das Kapazitätsfeld – typischerweise GB oder TB. Achte darauf, dass du innerhalb deiner CMDB einheitlich bleibst, um Vergleiche in Reports nicht zu verfälschen.

Kapazität#

Die Größe der LUN in der gewählten Speichereinheit. Bei einem 500 GB großen Volume trägst du hier 500 ein und wählst als Einheit GB. Dieser Wert ist die Grundlage für Kapazitäts-Reports und sollte die nutzbare (nicht die Roh-)Kapazität widerspiegeln.

Angeschlossene Geräte#

Über den Objekt-Browser werden hier die Geräte verknüpft, die auf diese LUN zugreifen – typischerweise Server oder Hypervisoren. Diese Verknüpfung ist das Herzstück der SAN-Dokumentation: Sie zeigt auf einen Blick, welche Systeme von diesem Storage abhängig sind.

Pfade#

Die FC-Ports oder iSCSI-Pfade, über die diese LUN erreichbar ist. Bei einem typischen Dual-Fabric-Setup werden hier mindestens zwei Pfade eingetragen. Diese Information ist unverzichtbar für die Ausfallanalyse: Wenn ein Fabric ausfällt, zeigt die Dokumentation sofort, welche LUNs betroffen sind.

Primärer Pfad#

Der Index des bevorzugten Pfads aus der Pfad-Liste. Der Storage oder das Multipath-Framework des Servers nutzt diesen Pfad primär und schaltet erst bei Ausfall auf die Alternativpfade um.

Multipath-Technologie#

Die verwendete Multipath-Software oder -Technologie, z.B. PowerPath, DM-Multipath oder MPIO. Dialog+-Feld – eigene Werte lassen sich bei Bedarf ergänzen. Dieser Wert hilft dem Storage-Team zu verstehen, welche Multipath-Lösung auf den konsumierenden Servern konfiguriert ist.

Tier-Klasse#

Die Speicherklasse der LUN, z.B. Tier 1 (SSD), Tier 2 (SAS) oder Tier 3 (NL-SAS). Dialog+-Feld. Die Tier-Klasse ist wichtig für die Kostenverrechnung und für SLA-Dokumentation: Geschäftskritische Datenbanken sollten auf Tier-1-Storage liegen, Archivdaten dagegen auf günstigerem Tier-3-Storage.

Logische Geräte (Client)#

Verknüpfung zu den LDEV-Client-Einträgen auf den konsumierenden Servern. Diese Rückverknüpfung stellt sicher, dass die Zuordnung in beide Richtungen navigierbar ist: Vom Storage-Array aus siehst du, welche Server die LUN nutzen – und vom Server aus, welches Array den Speicher bereitstellt.

Beschreibung#

Freitext für zusätzliche Informationen: RAID-Level, Deduplizierung, Kompression, Replikationsstatus, Snapshot-Policies oder besondere Vereinbarungen mit dem Storage-Team.

Technische Referenz#

Felder (API-Referenz)#

API-Beispiele#

Eintrag erstellen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 4711,
        "category": "C__CATG__LDEV_SERVER",
        "data": {
            "title": "LUN_SQL_DATA_01",
            "lun": "0",
            "segment_size": 64,
            "unit": 3,
            "capacity": 500,
            "multipath": "DM-Multipath",
            "tierclass": "Tier 1 (SSD)",
            "description": "SQL Server Daten-LUN, RAID 10, Deduplizierung deaktiviert"
        }
    },
    "id": 1
}

Einträge lesen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.read",
    "params": {
        "apikey": "dein-api-key",
        "object": 4711,
        "category": "C__CATG__LDEV_SERVER"
    },
    "id": 2
}

Eintrag aktualisieren#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 4711,
        "category": "C__CATG__LDEV_SERVER",
        "entry": 15,
        "data": {
            "capacity": 1000,
            "description": "Erweiterung 2026-03: LUN von 500 GB auf 1 TB vergrößert wegen Datenbankwachstum."
        }
    },
    "id": 3
}
