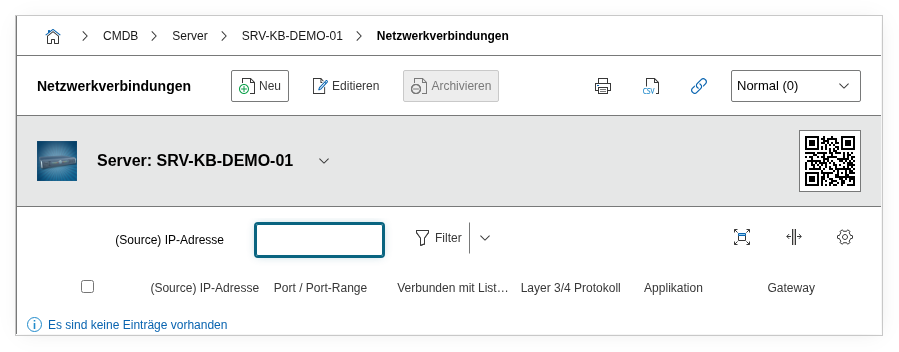

Kategorie: Netzwerkverbindungen#

Die Kategorie Netzwerkverbindungen dokumentiert die ausgehenden Netzwerkverbindungen eines Objekts zu anderen Objekten. Sie ist eine Multi-Value-Kategorie -- pro Objekt können beliebig viele Verbindungen angelegt werden, um alle Abhängigkeiten zu externen Diensten abzubilden.

Richtung beachten: Connector vs. Listener

Diese Kategorie beschreibt immer die ausgehende Seite einer Verbindung: Von welchem Objekt geht die Verbindung aus, und zu welchem Listener auf einem Zielobjekt wird sie aufgebaut? Die Gegenseite -- also welche Ports ein Objekt selbst öffnet -- wird in der Kategorie Listener dokumentiert. Zusammen bilden Netzwerkverbindungen und Listener ein vollständiges Bild der Kommunikationsbeziehungen in deiner Infrastruktur.

Verwendung#

Typische Anwendungsfälle:

Anwendungsabhängigkeiten kartieren: Ein Applikationsserver verbindet sich zu einem Datenbankserver auf Port 3306 (MySQL) und zu einem Redis-Cache auf Port 6379. Durch das Anlegen dieser Verbindungen wird sichtbar, welche Systeme voneinander abhängen -- entscheidend für Impact-Analysen bei Wartungen oder Ausfällen.
Firewall-Regeln dokumentieren: Jede Netzwerkverbindung kann mit einem Gateway-Objekt (Firewall) verknüpft werden. So entsteht eine Zuordnung, welche Firewall-Regeln für welche Kommunikationsbeziehung verantwortlich sind. Beim Dekommissionieren eines Servers lässt sich per Report ermitteln, welche Firewall-Regeln ebenfalls entfernt werden können.
Change Management und Impact-Analyse: Bevor ein Zielserver gewartet oder migriert wird, zeigt ein Blick auf die eingehenden Verbindungen (über die Listener-Seite) und die ausgehenden Verbindungen (über diese Kategorie), welche anderen Systeme betroffen sind. Das reduziert das Risiko unerwarteter Ausfälle.
Netzwerkvisualisierung: Die gepflegten Verbindungsdaten können in der Objektansicht und in Reports genutzt werden, um Kommunikationsmatrizen oder Abhängigkeitsgraphen zu erzeugen.

Felder#

(Quell-)IP-Adresse#

Die IP-Adresse des aktuellen Objekts, von der die Verbindung ausgeht. Hier werden nur IP-Adressen angeboten, die in der Kategorie Hostadresse des Objekts gepflegt sind. Bei Servern mit mehreren Netzwerk-Interfaces ist es wichtig, die korrekte Quell-IP zu wählen, da Firewall-Regeln oft quell-IP-basiert arbeiten.

Port-Bereich (von/bis)#

Der Quell-Port-Bereich auf dem lokalen Objekt. Bei den meisten ausgehenden Verbindungen nutzt das Betriebssystem einen dynamischen Port aus dem Ephemeral-Bereich (typischerweise 1024--65535). Eine explizite Angabe ist vor allem dann sinnvoll, wenn Source-NAT-Regeln oder spezifische Firewall-Policies einen festen Quell-Port-Bereich vorschreiben.

Listener#

Die konkrete Verknüpfung zum Listener-Eintrag auf dem Zielobjekt. Dieses Feld ist Pflicht und bildet den Kern der Verbindungsbeziehung: Es definiert, auf welchen Port und welches Protokoll am Ziel die Verbindung aufgebaut wird. Die verfügbaren Listener werden dynamisch aus dem gewählten Zielobjekt geladen -- nur Ports, die dort in der Kategorie Listener angelegt sind, stehen zur Auswahl.

Listener muss zuerst existieren

Bevor du eine Netzwerkverbindung anlegen kannst, muss auf dem Zielobjekt mindestens ein Listener-Eintrag vorhanden sein. Ist die Listener-Kategorie des Ziels leer, steht kein Verbindungsziel zur Verfügung. Lege also immer zuerst die Listener an, bevor du die Verbindungen konfigurierst.

Verbunden mit#

Das Zielobjekt, zu dem die Verbindung aufgebaut wird. Der Objekt-Browser filtert automatisch nach Objekten, die mindestens einen Eintrag in der Kategorie Netzwerk-Listener (Übersicht) besitzen. So wird sichergestellt, dass nur Objekte mit definierten Diensten als Verbindungsziel gewählt werden können.

Gateway#

Verknüpfung zu einem Firewall- oder Router-Objekt, über das die Verbindung geroutet wird. Dieses Feld ist besonders wertvoll für die Dokumentation von Firewall-Regeln: Zusammen mit Quell-IP, Ziel-Listener und Gateway entsteht ein vollständiger Datensatz, der einer Firewall-Regel entspricht.

Beschreibung#

Freitext für zusätzliche Informationen: Firewall-Regel-Nummer, Ticket-Referenz der Netzwerkfreigabe, Verschlüsselungsanforderungen (z.B. „TLS 1.3 erforderlich") oder Hinweise zur Authentifizierung.

Technische Referenz#

Eigenschaft	Wert
Kategorie-Konstante	`C__CATG__NET_CONNECTOR`
Typ	Globale Kategorie
Multi-Value	Ja
Zugeordnet zu	Client, Server, Virtueller Server

Felder (API-Referenz)#

Feld	API-Key	Typ
(Quell-)IP-Adresse	`ip_address`	Dialog (Auswahl)
Port-Bereich (von)	`port_from`	Ganzzahl
Port-Bereich (bis)	`port_to`	Ganzzahl
Listener	`connected_listener`	Dialog (Auswahl) -- Pflichtfeld
Verbunden mit	`connected_to`	Objekt-Browser (Verknüpfung) -- Pflichtfeld
Gateway	`gateway`	Objekt-Browser (Verknüpfung)
Beschreibung	`description`	Textfeld (mehrzeilig)

API-Beispiele#

Eintrag erstellen#

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 1042,
        "category": "C__CATG__NET_CONNECTOR",
        "data": {
            "ip_address": "192.168.1.10",
            "port_from": 1024,
            "port_to": 65535,
            "connected_listener": 47,
            "connected_to": 1055,
            "gateway": 1003,
            "description": "Verbindung zum MySQL-Server, Firewall-Regel FW-2025-112, TLS verschlüsselt"
        }
    },
    "id": 1
}

Einträge lesen#

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.read",
    "params": {
        "apikey": "dein-api-key",
        "object": 1042,
        "category": "C__CATG__NET_CONNECTOR"
    },
    "id": 2
}

Eintrag aktualisieren#

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 1042,
        "category": "C__CATG__NET_CONNECTOR",
        "entry": 12,
        "data": {
            "gateway": 1007,
            "description": "Gateway-Wechsel nach Firewall-Migration, Change CR-2026-015"
        }
    },
    "id": 3
}
