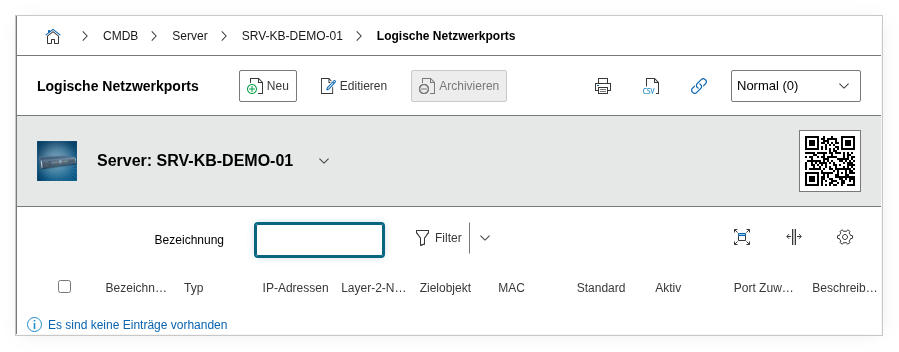

Kategorie: Logische Ports#

Die Kategorie Logische Ports dokumentiert die virtuellen Netzwerkschnittstellen eines Objekts -- also alle Interfaces, die nicht direkt einer physischen Buchse entsprechen. Sie ist eine Multi-Value-Kategorie und das logische Gegenstück zur Kategorie Port, die physische Netzwerkanschlüsse abbildet.

Physische Ports vs. logische Ports

Die Kategorie Port dokumentiert die physischen Netzwerkbuchsen eines Geräts (z.B. eth0, Gi0/1). Logische Ports hingegen sind virtuelle Konstrukte, die auf physischen Ports aufsetzen: VLAN-Interfaces, Bond-Interfaces, Bridges, LAGs oder Loopback-Interfaces. Ein logischer Port hat oft eine eigene MAC-Adresse und eigene IP-Adressen, existiert aber nur in der Software-Konfiguration des Betriebssystems oder der Netzwerkkomponente.

Verwendung#

Typische Anwendungsfälle:

VLAN-Dokumentation: Auf einem Switch oder Router wird pro VLAN ein logisches Interface angelegt (z.B. vlan100, irb.200). Über das Feld Netz(e) wird der logische Port dem zugehörigen Layer-2-Netz zugeordnet. So entsteht eine vollständige Zuordnung, welches VLAN auf welchem Gerät konfiguriert ist -- entscheidend für Netzwerkplanung und Troubleshooting.
Link Aggregation und Bonding: Wenn zwei oder mehr physische Ports zu einem Bond oder einer LACP-Gruppe zusammengefasst werden, bildet der logische Port die resultierende Schnittstelle ab. Über das Feld Port-Zuordnung werden die beteiligten physischen Ports referenziert. So ist jederzeit nachvollziehbar, welche physischen Leitungen einen Bond bilden.
Bridge-Interfaces: Bei Virtualisierungs-Hosts werden häufig Bridge-Interfaces erstellt, über die VMs mit dem physischen Netzwerk verbunden werden. Der logische Port dokumentiert die Bridge (z.B. br0, virbr0), und die Port-Zuordnung zeigt, welcher physische Port darunter liegt.
Loopback- und Management-Interfaces: Router und Firewalls verwenden Loopback-Interfaces (lo0, Loopback0) für Management-Zugriff und Routing-Protokolle. Diese lassen sich als logische Ports mit eigener IP-Adresse dokumentieren.
Netzwerk-Inventarisierung per JDisc oder i-doit Discovery: Automatische Scans erfassen logische Interfaces und tragen sie direkt in diese Kategorie ein. Die manuelle Pflege entfällt in vielen Fällen.

Felder#

Bezeichnung#

Der Name des logischen Interfaces, wie er auf dem Gerät konfiguriert ist: bond0, vlan100, br-lan, Loopback0, Port-Channel1 usw. Dieser Wert erscheint in der Listenansicht und in Reports und sollte exakt der Konfiguration auf dem Gerät entsprechen, um eine eindeutige Zuordnung zu ermöglichen.

Netz(e)#

Verknüpfung zu einem oder mehreren Layer-2-Netz-Objekten (Typ „Layer-2-Netz"). Bei VLAN-Interfaces ist dies die zentrale Zuordnung: Das logische Interface vlan100 wird mit dem Layer-2-Netz-Objekt „VLAN 100 -- Management" verknüpft. Es können mehrere Netze zugeordnet werden, z.B. bei Trunk-Interfaces, die mehrere VLANs transportieren.

MAC#

Die MAC-Adresse des logischen Interfaces. Bei Bond-Interfaces ist dies typischerweise die MAC-Adresse des ersten Slave-Ports. Bei VLAN-Interfaces erbt sie meist die MAC des physischen Parent-Ports. Die MAC-Adresse ist für die Netzwerkanalyse und das Troubleshooting auf Layer 2 relevant.

Typ#

Die Art des logischen Interfaces, z.B. Bond, Bridge, VLAN, Loopback oder LAG. Dialog+-Feld -- eigene Typen können bei Bedarf ergänzt werden. Dieser Wert ermöglicht eine gezielte Filterung in Reports: So lassen sich z.B. alle Bond-Interfaces oder alle VLAN-Interfaces im Netzwerk auflisten.

Port-Zuordnung#

Die Zuordnung der physischen Ports, die diesem logischen Port zugrunde liegen. Bei einem Bond-Interface werden hier die beteiligten physischen Ports (z.B. eth0, eth1) verknüpft. Bei einem VLAN-Interface ist dies der physische Port, auf dem das VLAN-Tagging stattfindet. Diese Verknüpfung schlägt die Brücke zwischen logischer und physischer Netzwerkdokumentation.

Parent-Port#

Verweis auf einen übergeordneten logischen Port. Dies ermöglicht die Abbildung hierarchischer Strukturen -- z.B. ein VLAN-Interface, das auf einem Bond-Interface aufsetzt: bond0.100 hat als Parent-Port bond0. Ohne diese Hierarchie wäre die tatsächliche Netzwerktopologie nicht korrekt abbildbar.

Standard#

Der Netzwerkstandard des logischen Interfaces, z.B. 802.1Q (VLAN-Tagging), 802.3ad (LACP) oder 802.1D (Bridging). Dialog+-Feld für eigene Ergänzungen. Der Standard gibt an, welches Protokoll hinter dem logischen Interface steckt.

Aktiv#

Gibt an, ob das logische Interface aktuell aktiv (Ja) oder deaktiviert (Nein) ist. Deaktivierte Interfaces bleiben in der Dokumentation erhalten, werden aber als inaktiv gekennzeichnet -- nützlich, um temporär stillgelegte VLANs oder Bonds nachzuverfolgen.

Hostadresse#

Die dem logischen Port zugewiesenen IP-Adressen. Hier werden IP-Adressen aus der Kategorie Hostadresse des Objekts verknüpft. Ein logischer Port kann mehrere IP-Adressen tragen -- z.B. bei Anycast-Konfigurationen oder Secondary-Adressen.

Angeschlossen an Connector#

Verknüpfung zu einem logischen Port auf einem anderen Objekt -- also die logische Gegenstelle einer Verbindung. Dies ermöglicht die Dokumentation von Punkt-zu-Punkt-Verbindungen auf logischer Ebene, z.B. zwischen zwei Switches, die über ein VLAN-Trunk-Interface miteinander kommunizieren.

Beschreibung#

Freitext für ergänzende Details: LACP-Modus (active/passive), Hash-Policy des Bonds (layer2, layer3+4), VLAN-ID falls nicht im Titel enthalten, STP-Konfiguration oder Hinweise zur Verwendung in der Virtualisierungsumgebung.

Technische Referenz#

Eigenschaft	Wert
Kategorie-Konstante	`C__CATG__NETWORK_LOG_PORT`
Typ	Globale Kategorie
Multi-Value	Ja
Zugeordnet zu	Blade Chassis, Blade Server, Client, PDU, Drucker, Router, Server, Switch u.a.

Felder (API-Referenz)#

Feld	API-Key	Typ
Bezeichnung	`title`	Text
Netz(e)	`net`	n2m (Mehrfachverknüpfung)
MAC	`mac`	Text
Typ	`port_type`	Dialog+ (erweiterbare Auswahl)
Port-Zuordnung	`ports`	dialog_list
Parent-Port	`parent`	Dialog (Auswahl)
Standard	`standard`	Dialog+ (erweiterbare Auswahl)
Aktiv	`active`	Dialog (Auswahl: Ja/Nein)
Hostadresse	`addresses`	dialog_list
Angeschlossen an Connector	`assigned_connector`	Objekt-Browser (Verknüpfung)
Beschreibung	`description`	Textfeld (mehrzeilig)

API-Beispiele#

Eintrag erstellen#

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 1042,
        "category": "C__CATG__NETWORK_LOG_PORT",
        "data": {
            "title": "bond0",
            "mac": "00:50:56:9A:3C:01",
            "port_type": "Bond",
            "standard": "802.3ad",
            "active": 1,
            "description": "LACP Bond, Mode 802.3ad, Hash-Policy layer3+4, Slaves: eth0 + eth1"
        }
    },
    "id": 1
}

Einträge lesen#

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.read",
    "params": {
        "apikey": "dein-api-key",
        "object": 1042,
        "category": "C__CATG__NETWORK_LOG_PORT"
    },
    "id": 2
}

Eintrag aktualisieren#

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 1042,
        "category": "C__CATG__NETWORK_LOG_PORT",
        "entry": 8,
        "data": {
            "active": 0,
            "description": "Bond deaktiviert am 2026-03-15, VLAN-Migration auf neuen Switch abgeschlossen"
        }
    },
    "id": 3
}
