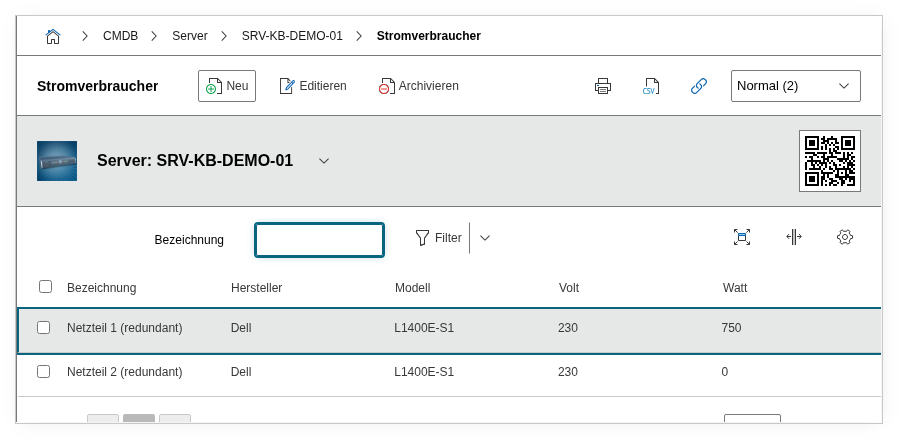

Kategorie: Stromverbraucher#

Die Kategorie Stromverbraucher dokumentiert die Netzteile eines Objekts und deren elektrische Kenndaten. Sie ist eine Multi-Value-Kategorie – pro Objekt können beliebig viele Einträge angelegt werden, z.B. bei Servern mit zwei redundanten Netzteilen oder Blade-Chassis mit mehreren Einspeisungen.

Die hier dokumentierten Watt-Werte sind die Grundlage für alle RZ-Kapazitätsberichte: Gesamtleistungsaufnahme pro Rack, pro Reihe, pro Raum, pro Standort. Ohne gepflegte Stromverbraucher-Kategorie bleibt die Frage „Passt ein weiterer Server in dieses Rack, ohne die Stromversorgung zu überlasten?" unbeantwortet. In Kombination mit der Kategorie Anschluss entsteht zudem die komplette Strom-Topologie: Vom Einspeisepunkt über die PDU bis zum einzelnen Netzteil ist jeder Anschluss nachvollziehbar.

Verwendung#

Typische Anwendungsfälle:

• Kapazitätsplanung im Rechenzentrum: Erfasse Spannung, Leistungsaufnahme und Stromstärke jedes Netzteils. Über den Report Manager lässt sich die Gesamtlast pro Rack, Reihe oder Raum aggregieren — die Grundlage für eine belastbare Kapazitätsplanung der Stromversorgung. Ein Report „Racks mit mehr als X kW Gesamtlast" identifiziert Überlastungskandidaten, bevor der Leitungsschutzschalter auslöst.
• USV-Dimensionierung: Die Summe aller dokumentierten Watt-Werte zeigt, welche USV-Kapazität für eine Versorgungszone benötigt wird. Werden neue Geräte eingeplant, erkennt man frühzeitig, ob die vorhandene USV-Leistung noch ausreicht.
• Wärmelast und Klimaplanung: Das Feld BTU erfasst die Wärmeabgabe in BTU/h. Dieser Wert fließt direkt in die Dimensionierung der Kühlung ein — unverzichtbar bei der Planung neuer Rack-Belegungen oder ganzer Rechenzentrumsräume.
• Redundanz-Dokumentation: Durch separate Einträge für jedes Netzteil (z.B. „Netzteil 1 – Feed A" und „Netzteil 2 – Feed B") wird die Redundanzarchitektur sichtbar. Die Verknüpfung über das Feld Zielobjekt zeigt, an welcher PDU oder Stromschiene jedes Netzteil angeschlossen ist. So lässt sich auf einen Blick prüfen, ob beide Netzteile tatsächlich an verschiedenen Feeds hängen — eine häufige Fehlerquelle bei vermeintlich redundanter Stromversorgung.
• Verknüpfung zur Anschluss-Kategorie: Das Feld assigned_connector verlinkt den Stromverbraucher mit einem konkreten Anschluss an der PDU (Kategorie Anschluss). Damit ist nicht nur dokumentiert, dass ein Server Strom bezieht, sondern auch von welchem Port an welcher PDU. Bei einem PDU-Ausfall zeigt ein Klick, welche Server betroffen sind.

Felder#

Bezeichnung#

Der Name des Netzteil-Eintrags, z.B. Netzteil 1 (redundant) oder PSU A – Feed Left. Dieser Wert erscheint in der Listenansicht der Kategorie und in Reports. Eine sprechende Bezeichnung erleichtert die Zuordnung, besonders bei Geräten mit mehreren Netzteilen.

Aktiv#

Gibt an, ob der Stromverbraucher aktuell aktiv ist. Dialog-Feld mit den Werten Ja und Nein. Inaktive Einträge können z.B. ausgebaute oder als Reserve vorgehaltene Netzteile kennzeichnen.

Hersteller#

Der Hersteller des Netzteils, z.B. Dell, HP oder Emerson. Dialog+-Feld – eigene Werte lassen sich bei Bedarf ergänzen. Bei integrierten Netzteilen wird oft der Server-Hersteller eingetragen.

Modell#

Die Modellbezeichnung des Netzteils, z.B. L1400E-S1 oder DPS-750AB-3. Dialog+-Feld mit erweiterbarer Auswahl. Die exakte Modellnummer ist bei der Ersatzteilbeschaffung und bei Garantiefällen entscheidend.

Volt#

Die Eingangsspannung in Volt. In Europa ist der Standardwert 230, in Nordamerika 120. Bei Geräten mit Weitbereichsnetzteilen (100–240 V) wird die tatsächlich anliegende Spannung am Standort dokumentiert.

Watt#

Die Leistungsaufnahme in Watt. Dieser Wert ist die zentrale Kenngröße für die Kapazitätsplanung: Er bestimmt, wie viel elektrische Leistung das Gerät aus der Versorgung zieht. Dokumentiert wird üblicherweise die maximale Nennleistung laut Typenschild.

Ampere#

Die Stromstärke in Ampere. Der Wert ergibt sich physikalisch aus Watt und Volt, wird aber separat dokumentiert, um die Absicherung der Stromkreise prüfen zu können – ein 16-A-Stromkreis darf nicht mit mehr als 16 A belastet werden.

BTU#

Die Wärmeabgabe in BTU/h (British Thermal Units pro Stunde). Textfeld, da der Wert häufig aus Herstellerdatenblättern übernommen wird. Faustformel: 1 Watt ≈ 3,412 BTU/h. Dieser Wert ist die Grundlage für die Dimensionierung der Kühlung im Rechenzentrum.

Zielobjekt#

Verknüpfung über den Objekt-Browser zum Stromanschluss, an dem das Netzteil physisch angeschlossen ist – typischerweise ein Anschluss an einer PDU (Power Distribution Unit) oder einer Stromschiene. Über diese Verknüpfung lässt sich die gesamte Stromverkabelung vom Einspeisepunkt bis zum Endverbraucher nachvollziehen.

Beschreibung#

Freitext für zusätzliche Angaben: Effizienzklasse (80 PLUS Gold/Platinum), Firmware-Version, Wartungsintervalle, Besonderheiten der Verkabelung oder Hinweise zur Redundanzkonfiguration.

Technische Referenz#

Felder (API-Referenz)#

API-Beispiele#

Eintrag erstellen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 123,
        "category": "C__CATG__POWER_CONSUMER",
        "data": {
            "title": "Netzteil 1 (redundant)",
            "active": 1,
            "manufacturer": "Dell",
            "model": "L1400E-S1",
            "volt": 230,
            "watt": 1400,
            "ampere": 6.1,
            "btu": "4777",
            "description": "PSU A, Feed Left, 80 PLUS Platinum, Redundanz-Partner: Netzteil 2"
        }
    },
    "id": 1
}

Einträge lesen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.read",
    "params": {
        "apikey": "dein-api-key",
        "object": 123,
        "category": "C__CATG__POWER_CONSUMER"
    },
    "id": 2
}

Eintrag aktualisieren#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 123,
        "category": "C__CATG__POWER_CONSUMER",
        "entry": 32,
        "data": {
            "watt": 1600,
            "description": "Austausch 2025-06: Netzteil auf 1600W-Modell aufgerüstet."
        }
    },
    "id": 3
}
