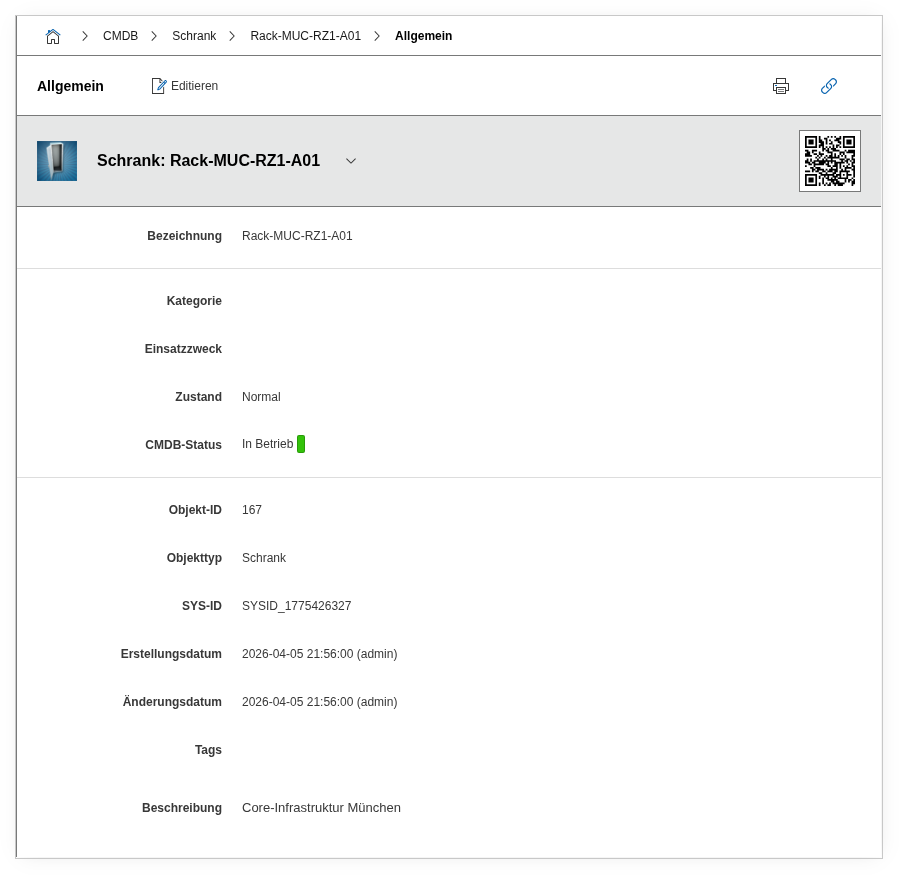

Kategorie: Schrank#

Die Kategorie Schrank ist die zentrale Kategorie zur Dokumentation von 19-Zoll-Racks und Serverschränken in i-doit. Sie definiert die physische Struktur des Racks -- insbesondere die vertikalen Einbauplätze (Slots) auf Vorder- und Rückseite sowie die Zählrichtung der Höheneinheiten. Jedes Objekt vom Typ Schrank erhält über diese Kategorie seine grundlegende Rack-Konfiguration.

Verwendung#

Typische Anwendungsfälle:

• Rack-Dokumentation aufbauen: Pro physischem Serverschrank ein i-doit-Objekt vom Typ Schrank anlegen und über diese Kategorie die Slot-Anzahl und HE-Sortierung konfigurieren. Die grafische Rack-Ansicht in i-doit basiert auf diesen Angaben.
• Vorder- und Rückseite getrennt planen: Server, Switches und Patchpanels können sowohl von vorne als auch von hinten in ein Rack eingebaut werden. Die getrennten Slot-Felder für Front und Rückseite ermöglichen eine realitätsgetreue Abbildung.
• Höheneinheiten-Zählung festlegen: Je nach Konvention zählen Rechenzentren die Höheneinheiten von unten nach oben oder von oben nach unten. Das Feld Height unit sorting steuert die Darstellung in der Rack-Visualisierung entsprechend.
• Kapazitätsplanung im Rechenzentrum: Über Reports lässt sich auswerten, wie viele Slots je Rack belegt sind und wo noch freie Kapazitäten bestehen. Zusammen mit den Kategorien Formfaktor und Standort entsteht ein vollständiges Bild der physischen Infrastruktur.

Felder#

Vertikale Einbauplätze (Vorderseite)#

Die Anzahl der vertikalen Einbauplätze (Slots) auf der Vorderseite des Racks. Standard-19-Zoll-Racks haben typischerweise 42, 47 oder 48 Höheneinheiten. Dieser Wert bestimmt, wie viele Höheneinheiten in der Rack-Visualisierung auf der Vorderseite dargestellt werden.

Vertikale Einbauplätze (Rückseite)#

Die Anzahl der vertikalen Einbauplätze auf der Rückseite. In den meisten Fällen identisch mit der Vorderseite, kann aber bei speziellen Rack-Konfigurationen abweichen.

Höheneinheiten-Sortierung#

Legt fest, ob die Höheneinheiten von unten nach oben (aufsteigend, Industriestandard) oder von oben nach unten (absteigend) gezählt werden. Diese Einstellung beeinflusst die Darstellung in der grafischen Rack-Ansicht und sollte der physischen Beschriftung im Rechenzentrum entsprechen.

Beschreibung#

Freitext für ergänzende Angaben: Rack-Hersteller und -Modell, Tiefe in mm, maximale Traglast, Besonderheiten (z.B. Seitenwände, Kabelmanagement, integrierte PDUs) oder Hinweise zur Kühlung.

Technische Referenz#

Felder (API-Referenz)#

API-Beispiele#

Eintrag erstellen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 123,
        "category": "C__CATS__ENCLOSURE",
        "data": {
            "vertical_slots_front": 42,
            "vertical_slots_rear": 42,
            "slot_sorting": "ascending",
            "description": "APC NetShelter SX 42U, 600mm breit, 1070mm tief, max. 1364 kg"
        }
    },
    "id": 1
}

Einträge lesen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.read",
    "params": {
        "apikey": "dein-api-key",
        "object": 123,
        "category": "C__CATS__ENCLOSURE"
    },
    "id": 2
}

Eintrag aktualisieren#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 123,
        "category": "C__CATS__ENCLOSURE",
        "entry": 1,
        "data": {
            "vertical_slots_front": 47,
            "vertical_slots_rear": 47,
            "description": "Rack-Erweiterung auf 47 HE nach Umbau 2026-Q1"
        }
    },
    "id": 3
}
