Kategorie: PDU#

Die Kategorie PDU dokumentiert die Grundkonfiguration einer Power Distribution Unit (Stromverteileinheit). Sie ist eine spezifische Kategorie, die ausschließlich für Objekte vom Typ PDU verfügbar ist, und enthält die übergeordneten Stammdaten der Einheit -- die einzelnen Stromstränge (Branches) werden in der separaten Kategorie PDU Strang gepflegt.

Verwendung#

Typische Anwendungsfälle:

  • Rechenzentrumsinfrastruktur dokumentieren: Jede PDU im Rack erhält ein eigenes Objekt mit dieser Kategorie. In Kombination mit der Kategorie PDU Strang entsteht eine vollständige Stromverteilungsdokumentation: Wie viele Stränge hat die PDU, wie viele Steckplätze pro Strang, und welche Geräte sind angeschlossen?
  • Kapazitätsplanung Stromversorgung: Über den Report Manager lässt sich auswerten, welche PDUs in welchen Racks verbaut sind und wie viele Stränge bzw. Steckplätze belegt sind. Das hilft bei der Entscheidung, ob ein Rack noch weitere Geräte aufnehmen kann oder ob die Stromversorgung erweitert werden muss.
  • Ausfallanalyse und Redundanz: Viele Rechenzentren setzen zwei PDUs pro Rack ein (A-Feed und B-Feed). Die Dokumentation beider PDUs und ihrer Stränge ermöglicht eine schnelle Einschätzung, welche Geräte bei Ausfall eines Stromkreises betroffen sind.
  • Wartungsplanung: Bei geplanten Wartungsarbeiten an der Stromversorgung zeigt die PDU-Dokumentation sofort, welche Geräte von der betroffenen PDU gespeist werden und vorab heruntergefahren oder auf den redundanten Strang umgeschaltet werden müssen.

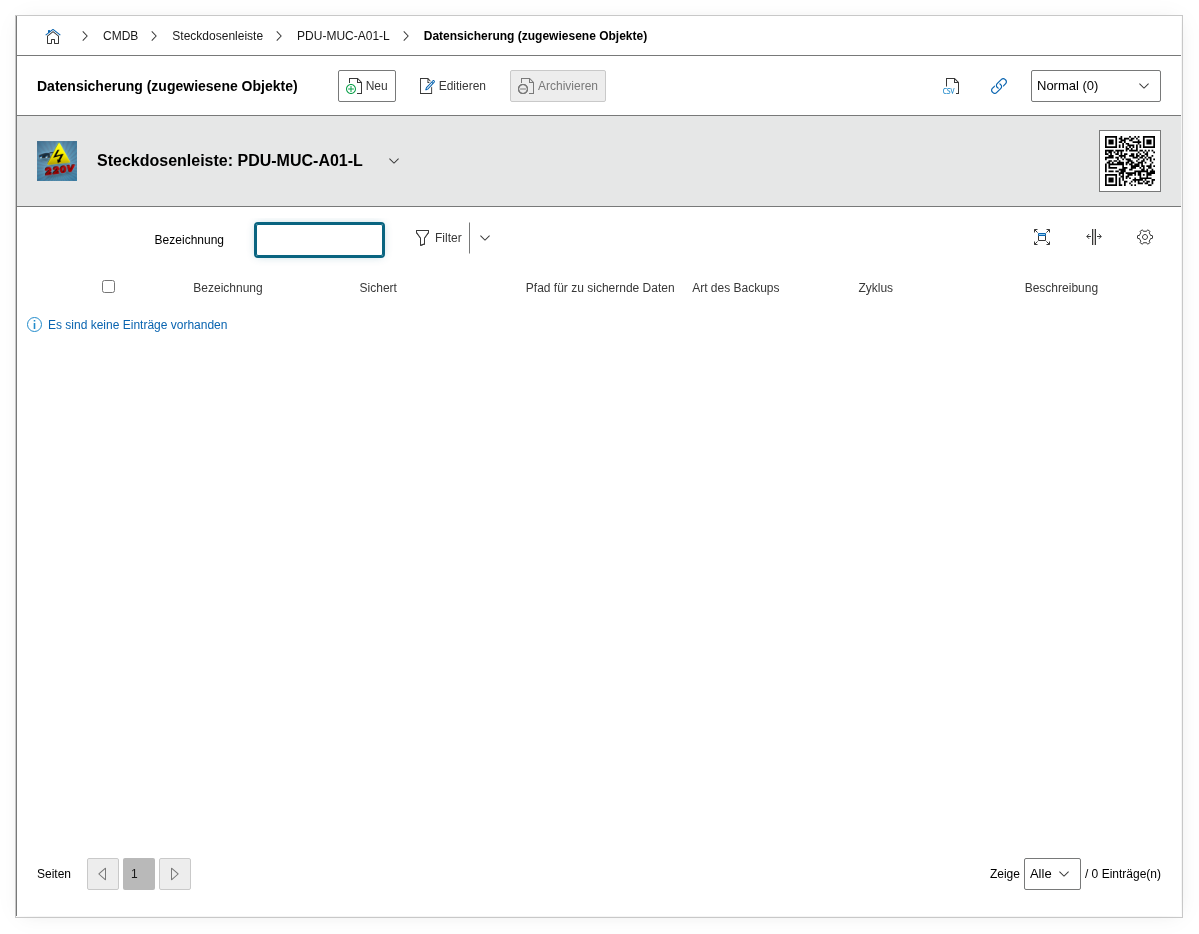

Kategorie PDU

PDU und Verkabelung gemeinsam dokumentieren

Für eine lückenlose Stromversorgungsdokumentation empfiehlt es sich, neben der PDU-Kategorie auch die Kategorien Anschluss und Kabel zu pflegen. So wird nicht nur erfasst, welche Steckplätze existieren, sondern auch, welches Gerät über welches Kabel an welchem Steckplatz angeschlossen ist.

Felder#

PDU#

Die Bezeichnung oder interne Kennung der Power Distribution Unit, z.B. PDU-A-Rack07 oder APC AP8853. Dieses Feld dient der eindeutigen Identifikation der PDU innerhalb des Rechenzentrums und erscheint in der Listenansicht und in Reports.

Beschreibung#

Freitextfeld für ergänzende Informationen: Hersteller, Modell, maximale Gesamtleistung (kW/Ampere), Eingangsspannung, Anzahl Phasen, Firmware-Version oder besondere Konfigurationshinweise.

Technische Referenz#

Eigenschaft Wert
Kategorie-Konstante C__CATS__PDU
Typ Spezifische Kategorie
Multi-Value Nein
Zugeordnet zu PDU

Felder (API-Referenz)#

Feld API-Key Typ
PDU pdu_id Text
Beschreibung description Textfeld (mehrzeilig)

API-Beispiele#

Eintrag erstellen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 750,
        "category": "C__CATS__PDU",
        "data": {
            "pdu_id": "PDU-A-Rack07",
            "description": "APC AP8853, 3-phasig, 17.3 kW, 230V/30A, Firmware v6.9.6"
        }
    },
    "id": 1
}

Einträge lesen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
{
    "jsonrpc": "2.0",
    "method": "cmdb.category.read",
    "params": {
        "apikey": "dein-api-key",
        "object": 750,
        "category": "C__CATS__PDU"
    },
    "id": 2
}

Eintrag aktualisieren#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 750,
        "category": "C__CATS__PDU",
        "entry": 1,
        "data": {
            "description": "APC AP8853, 3-phasig, 17.3 kW, 230V/30A, Firmware v6.9.8 – Update 2025-11"
        }
    },
    "id": 3
}
