Kategorie: Switch#

Die Kategorie Switch dokumentiert die netzwerkspezifischen Eigenschaften eines Switch-Objekts. Sie ist eine spezifische Kategorie und steht ausschließlich dem Objekttyp Switch zur Verfügung. Hier werden VLAN-Management-Protokoll, die Rolle im Netzwerk und das Spanning-Tree-Protokoll erfasst — Informationen, die für die Netzwerkplanung, das Troubleshooting und die Sicherheitsdokumentation zentral sind.

Ports separat dokumentieren

Die Kategorie Switch enthält nur die übergeordneten Switch-Eigenschaften. Die einzelnen Netzwerk-Ports und ihre Konfiguration (VLAN-Zuweisung, Speed, Duplex) werden in der Kategorie Port dokumentiert. Beide Kategorien zusammen ergeben das vollständige Bild eines Switches.

Verwendung#

Typische Anwendungsfälle:

  • Netzwerkdokumentation: Erfasse das VLAN-Management-Protokoll (z.B. VTP, GVRP, manuell) und das Spanning-Tree-Protokoll (z.B. RSTP, MSTP, PVST+). Zusammen mit den Kategorien Port und Netz entsteht eine vollständige Netzwerkdokumentation.
  • Rolle im Netzwerk: Dokumentiere, ob der Switch als Core, Distribution oder Access Switch fungiert. Diese Information ist für die Netzwerkarchitektur und Impact-Analysen unverzichtbar — der Ausfall eines Core-Switches hat weitreichendere Folgen als der eines Access-Switches.
  • Spanning-Tree-Analyse: Bei Loop-Problemen oder nach Netzwerkänderungen zeigt ein Report über alle Switches mit ihrem Spanning-Tree-Protokoll sofort, ob die Konfiguration konsistent ist. Gemischte STP-Varianten (z.B. RSTP auf einem Switch, PVST+ auf einem anderen) sind eine häufige Ursache für Netzwerkprobleme.
  • VLAN-Management und Sicherheit: Die Dokumentation des VLAN-Management-Protokolls ist sicherheitsrelevant. Ein Report kann aufzeigen, welche Switches VTP im Server-Modus verwenden — ein versehentliches Löschen von VLANs auf einem solchen Switch kann das gesamte Netzwerk betreffen.

Stacking-Konfiguration

Bei gestackten Switches empfiehlt es sich, den gesamten Stack als ein Objekt in i-doit anzulegen und die Stacking-Details (Master/Member, Stack-IDs, Prioritäten) im Beschreibungsfeld zu dokumentieren. Alternativ können die einzelnen Stack-Mitglieder als separate Objekte mit Cluster-Beziehung modelliert werden.

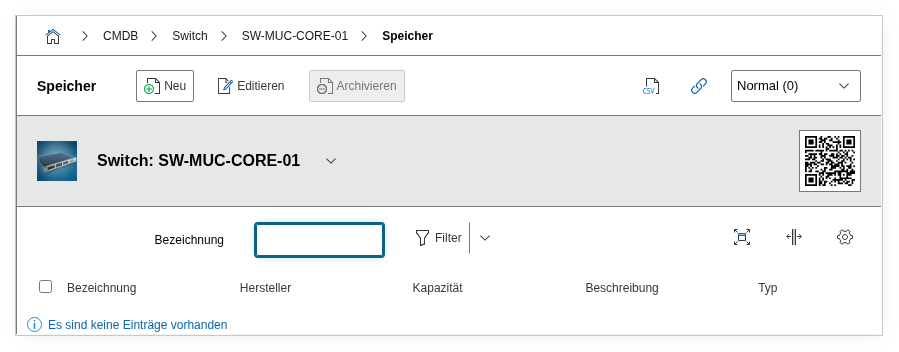

Switch

Felder#

VLAN-Management-Protokoll#

Das Protokoll, mit dem VLANs auf dem Switch verwaltet werden, z.B. VTP (VLAN Trunking Protocol), GVRP (GARP VLAN Registration Protocol) oder Manuell. Dialog+-Feld — eigene Werte lassen sich bei Bedarf ergänzen. Bei manueller VLAN-Verwaltung empfiehlt es sich, dies explizit einzutragen, damit klar ist, dass kein dynamisches Protokoll im Einsatz ist.

Rolle#

Die Rolle des Switches im Netzwerk, z.B. Core, Distribution, Access oder Edge. Dialog+-Feld — eigene Werte lassen sich bei Bedarf ergänzen. Diese Klassifizierung ist entscheidend für Impact-Analysen: Fällt ein Core-Switch aus, sind potenziell alle angeschlossenen Distribution- und Access-Switches betroffen.

Spanning Tree#

Das konfigurierte Spanning-Tree-Protokoll, z.B. RSTP (Rapid Spanning Tree), MSTP (Multiple Spanning Tree), PVST+ (Per-VLAN Spanning Tree Plus) oder Deaktiviert. Dialog+-Feld — eigene Werte lassen sich bei Bedarf ergänzen. Wichtig: Dokumentiere auch, wenn Spanning Tree bewusst deaktiviert ist (z.B. in reinen Spine-Leaf-Architekturen), damit dies nicht fälschlich als Konfigurationslücke interpretiert wird.

Beschreibung#

Freitext für zusätzliche Angaben: Firmware-Version, Stacking-Konfiguration, PoE-Budget, Management-VLAN, Uplink-Konfiguration oder Besonderheiten wie 802.1X-Konfiguration.

Technische Referenz#

Eigenschaft Wert
Kategorie-Konstante C__CATS__SWITCH_NET
Typ Spezifische Kategorie
Multi-Value Nein
Zugeordnet zu Switch

Felder (API-Referenz)#

Feld API-Key Typ
VLAN-Management-Protokoll vlan Dialog+ (erweiterbare Auswahl)
Rolle role Dialog+ (erweiterbare Auswahl)
Spanning Tree spanning_tree Dialog+ (erweiterbare Auswahl)
Beschreibung description Textfeld (mehrzeilig)

API-Beispiele#

Eintrag erstellen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 123,
        "category": "C__CATS__SWITCH_NET",
        "data": {
            "vlan": "VTP",
            "role": "Core",
            "spanning_tree": "RSTP",
            "description": "Core-Switch Rechenzentrum A, Stack aus 2x Catalyst 9300, 48 Ports PoE+, FW 17.9.4"
        }
    },
    "id": 1
}

Einträge lesen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
{
    "jsonrpc": "2.0",
    "method": "cmdb.category.read",
    "params": {
        "apikey": "dein-api-key",
        "object": 123,
        "category": "C__CATS__SWITCH_NET"
    },
    "id": 2
}

Eintrag aktualisieren#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 123,
        "category": "C__CATS__SWITCH_NET",
        "entry": 1,
        "data": {
            "spanning_tree": "MSTP",
            "description": "Migration von RSTP auf MSTP abgeschlossen, Instanz 1: VLAN 10-50, Instanz 2: VLAN 100-200."
        }
    },
    "id": 3
}
