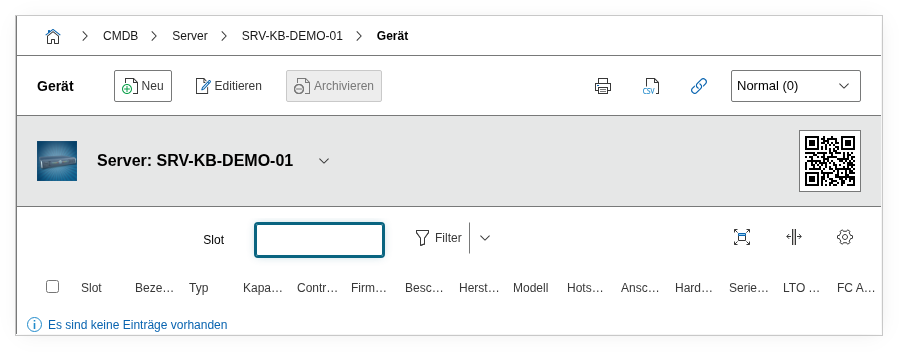

Kategorie: Speichergeräte#

Die Kategorie Speichergeräte (im englischen Interface als „Device" bezeichnet) dokumentiert die physischen Speichergeräte eines Objekts — Festplatten, SSDs, Bandlaufwerke und andere Datenträger auf Hardware-Ebene. Sie ist eine Multi-Value-Kategorie – pro Objekt können beliebig viele Einträge angelegt werden, z.B. bei Servern mit mehreren physischen Festplatten in verschiedenen Einschüben.

Diese Kategorie bildet die unterste Schicht der Speicherarchitektur in i-doit ab: das physische Gerät selbst. Darüber liegen die Kategorien Controller (der RAID-Controller oder HBA, an dem das Gerät angeschlossen ist), RAID (der logische Verbund mehrerer Speichergeräte) und Laufwerk (das logische Volume mit Dateisystem und Mountpoint). Erst wenn alle vier Ebenen gepflegt sind, entsteht eine lückenlose Dokumentation vom physischen Datenträger bis zum Dateisystem.

Verwendung#

Typische Anwendungsfälle:

• Physisches Speicherinventar: Erfasse Typ, Hersteller, Modell, Kapazität und Seriennummer jedes physischen Datenträgers. Zusammen mit den Kategorien CPU und Speicher entsteht ein vollständiges Hardware-Profil. JDisc Discovery befüllt diese Kategorie automatisch mit den erkannten Geräten.
• RAID-Zuordnung: Über das Feld Hardware-RAID-Gruppe wird jedes Speichergerät seinem RAID-Verbund zugeordnet. So lässt sich bei einem Plattenausfall sofort nachvollziehen, welches RAID-Array betroffen ist und ob die Redundanz noch gegeben ist. Hotspare-Platten werden über das gleichnamige Feld gekennzeichnet.
• Controller-Zuordnung: Das Feld Controller verknüpft das Speichergerät mit dem RAID-Controller oder HBA, an dem es physisch angeschlossen ist. Bei Servern mit mehreren Controllern (z.B. ein interner RAID-Controller und ein externer HBA für das SAN) ist diese Zuordnung entscheidend für die Fehleranalyse.
• Bandlaufwerke dokumentieren: Über die Felder LTO-Typ und FC-Adresse lassen sich auch Tape-Libraries und einzelne Bandlaufwerke dokumentieren — wichtig für Backup-Konzepte und die Zuordnung von Sicherungsmedien zu physischen Geräten.
• Lifecycle und Garantie: Seriennummer, Firmware-Version und Einbauplatz bilden die Grundlage für Garantieabwicklung und proaktiven Austausch. Ein Report „alle Speichergeräte mit Firmware älter als Version X" hilft bei der Planung von Firmware-Rollouts.

Felder#

Typ#

Der Gerätetyp des Speichermediums, z.B. HDD, SSD, NVMe oder Tape. Dialog+-Feld – eigene Werte lassen sich bei Bedarf ergänzen. Dieser Wert bestimmt die grundlegende Technologie und ist die Basis für Reports wie „alle Server, die noch HDDs statt SSDs verwenden".

Bezeichnung#

Der Name oder die Modellbezeichnung des Speichergeräts, z.B. Samsung PM9A3 3.84TB oder Seagate Exos X20 18TB. Dieser Wert erscheint in der Listenansicht der Kategorie und in Reports.

Hersteller#

Der Gerätehersteller, z.B. Samsung, Seagate, Western Digital oder HPE. Dialog+-Feld – eigene Werte lassen sich bei Bedarf ergänzen.

Modell#

Die konkrete Modellreihe oder Produktbezeichnung, z.B. PM9A3 oder Exos X20. Ermöglicht eine detailliertere Differenzierung als der Hersteller allein — insbesondere bei Firmware-Updates, die oft modellspezifisch sind.

Speichereinheit#

Die Maßeinheit der Kapazität, z.B. MB, GB oder TB. Wird zusammen mit dem Feld Kapazität verwendet.

Kapazität#

Die Brutto-Kapazität des Speichergeräts laut Hersteller. In Kombination mit der Speichereinheit ergibt sich die Gesamtgröße, z.B. 3.84 TB oder 18 TB. Dieser Wert ist die physische Rohkapazität — die nutzbare Kapazität nach RAID-Overhead wird in der Kategorie RAID dokumentiert.

Hotspare#

Gibt an, ob das Speichergerät als Hotspare konfiguriert ist (Ja oder Nein). Ein Hotspare ist eine Ersatzplatte, die bei Ausfall eines RAID-Mitglieds automatisch einspringt. Die korrekte Dokumentation von Hotspares ist entscheidend für die Bewertung der RAID-Redundanz — ein RAID 5 ohne Hotspare ist bei einem zweiten Plattenausfall während des Rebuilds bereits ungeschützt.

Anschluss#

Der Anschlusstyp, über den das Speichergerät verbunden ist, z.B. SAS, SATA, NVMe, FC oder USB. Dialog+-Feld. Relevant für Performance-Bewertungen und bei Austauschplanungen — ein SAS-Controller kann keine SATA-Platte als Ersatz verwenden, wenn der Backplane-Anschluss nicht kompatibel ist.

Controller#

Verknüpfung zum Controller, an dem das Speichergerät physisch angeschlossen ist. Bei Servern mit mehreren RAID-Controllern oder HBAs zeigt dieses Feld, welcher Controller die Platte verwaltet — entscheidend bei Ausfallanalysen und Controller-Firmware-Updates.

Hardware-RAID-Gruppe#

Verknüpfung zur RAID-Gruppe, der das Speichergerät zugeordnet ist. Definiert, welche physischen Platten gemeinsam ein RAID-Array bilden. Zusammen mit dem Hotspare-Feld ergibt sich ein vollständiges Bild der physischen RAID-Konfiguration.

Seriennummer#

Die Seriennummer des Speichergeräts laut Hersteller. Wird beim JDisc-Import automatisch ausgelesen. Bei Garantieansprüchen und beim gezielten Austausch in einem RAID-Verbund mit identischen Platten ist die Seriennummer das einzige eindeutige Identifikationsmerkmal.

LTO-Typ#

Der LTO-Generationstyp bei Bandlaufwerken, z.B. LTO-8 oder LTO-9. Dialog+-Feld. Nur relevant für Tape-Libraries und einzelne Bandlaufwerke. Die LTO-Generation bestimmt die Kapazität und die Rückwärtskompatibilität zu älteren Bändern.

FC-Adresse#

Die Fibre-Channel-Adresse des Speichergeräts, relevant bei SAN-angebundenen Geräten und FC-Tape-Libraries. Format typischerweise als WWN (World Wide Name) oder FC-Port-Adresse.

Firmware#

Die aktuelle Firmware-Version des Speichergeräts. Relevant für Kompatibilitätsprüfungen und Updates — insbesondere bei SSDs, wo Firmware-Updates kritische Fehler beheben können. Per Report lassen sich Geräte mit veralteter Firmware gezielt identifizieren.

Slot#

Der physische Einbauplatz oder Slot-Nummer im Server oder Storage-Gehäuse, z.B. Slot 3 oder Bay 12. Diese Information ist beim physischen Austausch einer defekten Platte unverzichtbar — der Techniker vor Ort muss wissen, welche Platte im Gehäuse gezogen werden soll.

Beschreibung#

Freitext für zusätzliche Angaben: Performance-Klasse (z.B. „SAS 12 Gbit/s, 15k RPM"), Garantieinformationen, Einsatzzweck (z.B. „dediziert für Datenbanklog") oder Hinweise zur Konfiguration.

Technische Referenz#

Felder (API-Referenz)#

API-Beispiele#

Eintrag erstellen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 123,
        "category": "C__CATG__STORAGE_DEVICE",
        "data": {
            "type": "SSD",
            "title": "Samsung PM9A3 3.84TB",
            "manufacturer": "Samsung",
            "model": "PM9A3",
            "unit": 3,
            "capacity": 3840,
            "hotspare": 0,
            "connected": "NVMe",
            "serial": "S6EWNX0T123456",
            "firmware": "GDC5602Q",
            "slot": "Slot 1",
            "description": "NVMe U.2, PCIe 4.0 x4, DWPD 1.0"
        }
    },
    "id": 1
}

Einträge lesen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.read",
    "params": {
        "apikey": "dein-api-key",
        "object": 123,
        "category": "C__CATG__STORAGE_DEVICE"
    },
    "id": 2
}

Eintrag aktualisieren#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 123,
        "category": "C__CATG__STORAGE_DEVICE",
        "entry": 32,
        "data": {
            "firmware": "GDC5802Q",
            "description": "Firmware-Update 2026-04: GDC5602Q auf GDC5802Q aktualisiert."
        }
    },
    "id": 3
}
