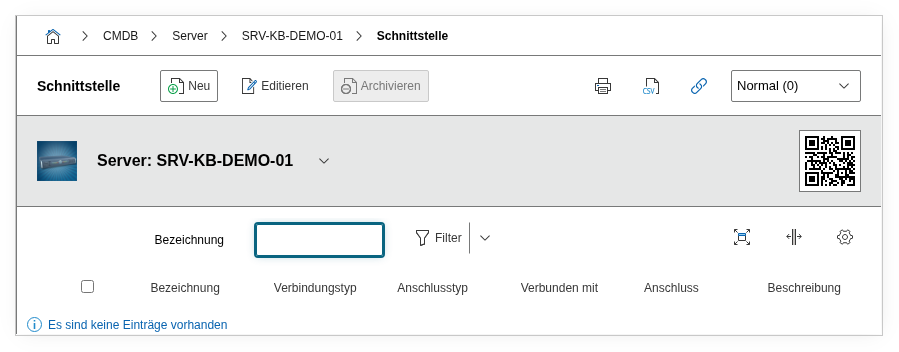

Kategorie: Schnittstelle#

Die Kategorie Schnittstelle dokumentiert die physischen Anschlüsse eines Objekts – USB-Ports, serielle und parallele Schnittstellen, Thunderbolt-Buchsen, Displayanschlüsse und ähnliche Verbindungspunkte, die kein Netzwerk-Port sind. Sie ist eine Multi-Value-Kategorie – pro Objekt können beliebig viele Einträge angelegt werden, etwa wenn ein Server über mehrere USB-Ports, einen seriellen Management-Port und einen VGA-Ausgang verfügt.

Diese Kategorie wird oft übersehen, weil Netzwerk-Ports und Stromversorgung im Vordergrund stehen. Dabei sind Schnittstellen für drei Bereiche unverzichtbar: Sicherheitsaudits (welche USB-Ports sind aktiv und könnten als Angriffsvektor dienen?), Peripherie-Tracking (welche Geräte hängen wo?) und Hardware-Troubleshooting (ist die serielle Konsole korrekt verbunden?). Über das Feld Verbunden mit zeigt die Kategorie, welche Geräte tatsächlich angeschlossen sind — KVM-Switches, serielle Konsolen, USB-Dongles für Lizenzierung oder externe Speichergeräte.

Verwendung#

Typische Anwendungsfälle:

• Peripherie-Dokumentation: Erfasse, welche physischen Anschlüsse ein Gerät besitzt und welche Peripheriegeräte daran angeschlossen sind. Über das Feld Verbunden mit lässt sich eine direkte Verbindung zu einem anderen Objekt herstellen — beispielsweise ein Monitor am DisplayPort, ein Scanner am USB-Port oder ein KVM-Switch an der seriellen Schnittstelle. So ist jederzeit nachvollziehbar, welche Peripherie an welchem Server hängt.
• Hardware-Inventar vervollständigen: Zusammen mit den Kategorien Port, CPU und Speicher entsteht ein vollständiges Bild der physischen Ausstattung. Besonders bei Patch Panels und PDUs ist die lückenlose Dokumentation aller Anschlüsse entscheidend.
• Sicherheitsaudits und Compliance: In regulierten Umgebungen müssen USB-Ports und andere Schnittstellen erfasst und deren Status dokumentiert werden. Die Kombination aus Verbindungstyp (USB), Steckertyp (Typ-A) und Beschreibung (Sperrstatus) liefert dem Auditor ein vollständiges Bild. Ein Report „alle aktiven USB-Schnittstellen an Servern im Serverraum A" beantwortet typische Audit-Fragen direkt.
• Troubleshooting bei Out-of-Band-Management: Serielle Konsolen-Ports (COM1, COM2) sind die letzte Rettung, wenn Netzwerkzugang und IPMI/iLO gleichzeitig ausfallen. Ist dokumentiert, welcher Server über welchen seriellen Port mit welchem Konsolenserver verbunden ist, spart das im Ernstfall wertvolle Minuten.
• Verkabelung nachvollziehen: Über die Connector-Felder wird jede Schnittstelle Teil des i-doit-Verkabelungsmodells. So lässt sich im Kabelweg nachvollziehen, welcher Anschluss über welches Kabel mit welchem Gegenstück verbunden ist.

Felder#

Bezeichnung#

Der Name oder die Kennung der Schnittstelle, z.B. USB 3.0 Front links, COM1 oder Thunderbolt 4 (Typ-C). Dieser Wert erscheint in der Listenansicht der Kategorie und in Reports. Eine sprechende Benennung erleichtert die Zuordnung, wenn ein Objekt viele Anschlüsse besitzt.

Verbindungstyp#

Die Art der Verbindung, z.B. USB, Seriell, Parallel, Thunderbolt oder HDMI. Dialog+-Feld – eigene Werte lassen sich bei Bedarf ergänzen. Der Verbindungstyp klassifiziert die Schnittstelle auf einer höheren Ebene und eignet sich gut für die Filterung in Reports.

Steckertyp#

Der konkrete Stecker- oder Buchsentyp, z.B. USB Typ-A, USB Typ-C, DB-9, DB-25 oder Mini-DisplayPort. Dialog+-Feld – eigene Werte lassen sich bei Bedarf ergänzen. In Kombination mit dem Verbindungstyp ergibt sich ein präzises Bild der physischen Schnittstelle.

Verbunden mit#

Das Objekt und der Anschluss, mit dem diese Schnittstelle verbunden ist. Über den Objekt-Browser lässt sich ein bestehendes Objekt auswählen und dessen Connector zuordnen. So entsteht eine bidirektionale Verbindung, die im Verkabelungsmodell von i-doit sichtbar ist – beispielsweise ein KVM-Switch, der per USB mit einem Server verbunden ist.

Zugewiesener Connector#

Die interne ID des Connector-Eintrags, der dieser Schnittstelle zugeordnet ist. Dieses Feld wird in der Regel automatisch von i-doit verwaltet und muss nur bei API-basierten Imports manuell gesetzt werden.

Zugewiesener Input/Output#

Die interne ID des zugehörigen Input/Output-Gegenstücks im Connector-Modell. Auch dieses Feld wird typischerweise automatisch gepflegt und ist vor allem bei der API-Nutzung relevant.

Beschreibung#

Freitext für zusätzliche Angaben: Position am Gehäuse (Front/Rückseite), Sperrstatus, maximale Datenrate, Firmware-Version des Controllers oder Hinweise zur Nutzungsfreigabe.

Beziehungsrichtung#

Die Richtung der Beziehung im i-doit-Beziehungsmodell. Wird automatisch gesetzt, wenn eine Verbindung über das Feld Verbunden mit hergestellt wird. Bei manueller API-Nutzung kann die Richtung explizit angegeben werden.

Technische Referenz#

Felder (API-Referenz)#

API-Beispiele#

Eintrag erstellen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 123,
        "category": "C__CATG__UNIVERSAL_INTERFACE",
        "data": {
            "title": "USB 3.0 Front links",
            "type": "USB",
            "plug": "USB Typ-A",
            "description": "Frontpanel, oberer Port. Für Peripherie freigegeben."
        }
    },
    "id": 1
}

Einträge lesen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.read",
    "params": {
        "apikey": "dein-api-key",
        "object": 123,
        "category": "C__CATG__UNIVERSAL_INTERFACE"
    },
    "id": 2
}

Eintrag aktualisieren#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 123,
        "category": "C__CATG__UNIVERSAL_INTERFACE",
        "entry": 45,
        "data": {
            "title": "USB 3.0 Front links",
            "description": "Port deaktiviert per BIOS-Einstellung. Sicherheitsrichtlinie SR-2025-03."
        }
    },
    "id": 3
}
