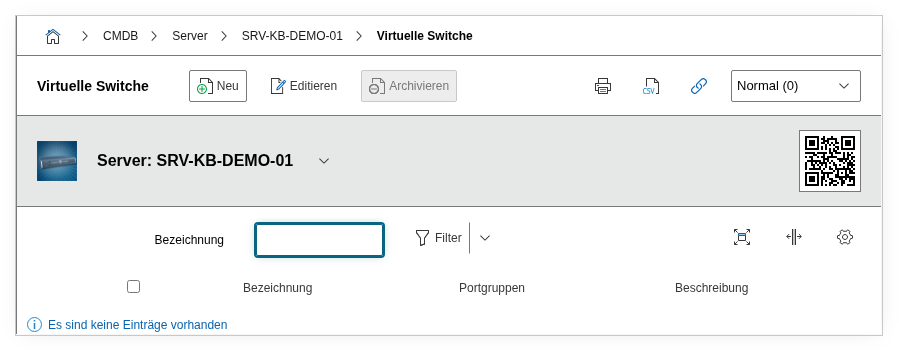

Kategorie: Virtuelle Switches#

Die Kategorie Virtuelle Switches dokumentiert die virtuellen Netzwerk-Switches eines Hypervisors — vSwitches bei VMware, virtuelle Bridges bei KVM oder virtuelle Switches bei Hyper-V. Sie ist eine Multi-Value-Kategorie – pro Objekt können beliebig viele Einträge angelegt werden, da ein Hypervisor typischerweise mehrere vSwitches für verschiedene Netzwerksegmente konfiguriert hat.

Virtuelle Switches sind die Netzwerkgrundlage der Virtualisierung: Sie verbinden die virtuellen Netzwerkkarten (vNICs) der Gastsysteme mit den physischen Netzwerkadaptern des Hosts. Über Port-Gruppen werden VMs bestimmten VLANs oder Netzwerksegmenten zugeordnet. Die Kategorie wird am Host-Objekt (dem Hypervisor) gepflegt und stellt die Brücke zwischen der virtuellen und der physischen Netzwerkebene her.

Verwendung#

Typische Anwendungsfälle:

• Netzwerktopologie der Virtualisierung: Erfasse alle vSwitches eines Hypervisors mit ihren Port-Gruppen und physischen Uplinks. In einer VMware-Umgebung hat ein ESXi-Host typischerweise mindestens zwei vSwitches: einen für das Management-Netzwerk und einen für den VM-Traffic. Die korrekte Dokumentation dieser Struktur ist die Grundlage für Netzwerk-Troubleshooting und Sicherheitsanalysen.
• VLAN-Zuordnung: Port-Gruppen auf vSwitches definieren, in welchem VLAN die angeschlossenen VMs kommunizieren. Durch die Dokumentation der Port-Gruppen in dieser Kategorie lässt sich per Report auswerten, welche VMs in welchem VLAN hängen — ohne auf den Hypervisor zugreifen zu müssen. Das ist besonders bei Sicherheitsaudits relevant, wenn die Netzwerktrennung nachgewiesen werden muss.
• Uplink-Redundanz prüfen: Die Zuordnung physischer Ports zu einem vSwitch zeigt, ob Uplink-Redundanz gegeben ist. Ein vSwitch mit nur einem physischen Uplink ist ein Single Point of Failure — fällt dieser Adapter aus, verlieren alle VMs auf diesem vSwitch ihre Netzwerkverbindung. Ein Report „vSwitches mit weniger als 2 Uplinks" identifiziert diese Risiken.
• VMkernel-Ports dokumentieren: Die Felder Service Console Ports und VMKernel Ports erfassen die speziellen Ports für Management-Traffic, vMotion, iSCSI-Storage und NFS-Traffic. Diese Ports sind für den Betrieb des Hypervisors kritisch und müssen bei Netzwerkumstellungen besonders berücksichtigt werden.
• Migration und Standardisierung: Vor einer Netzwerkumstellung (z.B. Einführung von Distributed vSwitches oder Migration auf einen neuen Hypervisor) liefert die Kategorie den Ist-Zustand aller vSwitch-Konfigurationen. Durch den Vergleich mehrerer Hosts lassen sich Abweichungen von der Standardkonfiguration erkennen.

Felder#

Bezeichnung#

Der Name des virtuellen Switches, z.B. vSwitch0, vSwitch1, br0 oder Default Switch. Dieser Wert erscheint in der Listenansicht der Kategorie und in Reports. Bei VMware-Umgebungen entspricht der Name dem vSwitch-Namen im vSphere Client.

Ports#

Die physischen Netzwerk-Ports (Uplinks), die dem vSwitch zugeordnet sind. Hier werden die physischen Adapter des Hosts ausgewählt, über die der vSwitch mit dem physischen Netzwerk verbunden ist — z.B. vmnic0, vmnic1 oder eth0. Mehrere Ports bedeuten Uplink-Redundanz: Fällt ein Adapter aus, übernimmt der andere den Traffic.

Port-Gruppen#

Die konfigurierten Port-Gruppen auf diesem vSwitch. Jede Port-Gruppe definiert ein Netzwerksegment mit eigenen Einstellungen (VLAN-ID, Sicherheitsrichtlinien, Traffic-Shaping). VMs werden über ihre virtuellen Netzwerkkarten einer Port-Gruppe zugeordnet — z.B. VM Network, VLAN 100 - Produktion oder DMZ.

Service Console Ports#

Die Service-Console-Ports auf diesem vSwitch — relevant bei älteren ESXi-Versionen mit separatem Service-Console-Interface. Dokumentiert, über welchen Port das Management-Netzwerk des Hypervisors erreichbar ist.

VMKernel Ports#

Die VMKernel-Ports auf diesem vSwitch. VMKernel-Ports werden für Management-Traffic, vMotion, iSCSI-Storage, NFS-Traffic und Fault Tolerance Logging verwendet. Jeder VMKernel-Port hat eine eigene IP-Adresse und kann für bestimmte Services aktiviert werden — z.B. ein VMKernel-Port auf VLAN 200 für vMotion-Traffic.

Beschreibung#

Freitext für zusätzliche Angaben: VLAN-Konfiguration der Port-Gruppen, Teaming-Policy (z.B. „Active/Standby" oder „Load Balancing"), Security-Einstellungen (Promiscuous Mode, MAC-Adressänderungen) oder Hinweise zur geplanten Migration auf Distributed vSwitches.

Technische Referenz#

Felder (API-Referenz)#

API-Beispiele#

Eintrag erstellen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 123,
        "category": "C__CATG__VIRTUAL_SWITCH",
        "data": {
            "title": "vSwitch0",
            "description": "Management + VM-Traffic, Uplinks: vmnic0/vmnic1, Teaming: Active/Standby, Port-Gruppen: Management Network (VLAN 10), VM Network (VLAN 100)"
        }
    },
    "id": 1
}

Einträge lesen#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.read",
    "params": {
        "apikey": "dein-api-key",
        "object": 123,
        "category": "C__CATG__VIRTUAL_SWITCH"
    },
    "id": 2
}

Eintrag aktualisieren#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

{
    "jsonrpc": "2.0",
    "method": "cmdb.category.save",
    "params": {
        "apikey": "dein-api-key",
        "object": 123,
        "category": "C__CATG__VIRTUAL_SWITCH",
        "entry": 2,
        "data": {
            "title": "vSwitch1",
            "description": "Storage-Traffic (iSCSI), Uplinks: vmnic2/vmnic3, MTU 9000 (Jumbo Frames)"
        }
    },
    "id": 3
}
