Objekt-Beziehungen#

Objekte stehen in i-doit in der Regel nicht für sich allein, sondern in Relation zueinander.
Server stehen in Racks, Admins betreuen Server, auf einem Server läuft ein Betriebssystem mit Software, … Die grundsätzlichen Konzepte der Objekt-Beziehungen erläutern wir in diesem Artikel.

Beziehungsarten#

Objekte können auf die unterschiedlichste Art in Beziehung stehen. Um hier Klarheit zu schaffen, erhält jede Beziehung eine Art. i-doit bringt in der Standardinstallation bereits viele vordefinierte Beziehungsarten mit. Eine Auflistung aller Arten gibt es unter Verwaltung → Vordefinierte Inhalte → Objekt Beziehungsarten.

Beziehungstitel	Beschreibung aus Sicht des Master-Objekts	Beschreibung aus Sicht des Slave-Objekts
Abhängigkeit	hat Abhängigkeit zu	hängt ab von
Anschlüsse	verbindet	ist verbunden mit
Betriebssystem	hat Betriebssystem	ist installiert auf
Chassis	beinhaltet	ist eingeschoben in
Clusterdienstzuweisung	ist Host für	auf
Clustermitgliedschaften	ist Mitglied von	hat Mitglied
DBMS	verwaltet	ist eingerichtet in
Dateizuweisung	hat Dateizuweisung	ist Datei für
Datenbank Gateway	hat Datenbank Gateway zu	ist Datenbank Gateway von
Datenbankinstanz	auf mir läuft	ist Datenbankinstanz von
Datenbanklinks	hat Datenbanklink zu	hat Datenbanklink von
Datenbankzugriff	wird benutzt von	hat Datenbankzugriff auf
Datensicherung	sichert	wird gesichert von
FC-Port	liefert Netzwerk an	bekommt Netzwerk geliefert von
Freigabenzugriff	Freigabe wird genutzt von	nutzt Freigabe auf
Gruppenmitgliedschaft	ist Mitglied von	hat Mitglied
Hostadresse	liefert Netzwerk an	bekommt Netzwerk geliefert von
Kontaktzuweisung (administriert)	administriert	wird administriert von
Kontaktzuweisung (wird benutzt von)	wird benutzt von	benutzt
Layer-2-Transport	transportiert Layer-2-Netz	wird transportiert von
Logische Geräte (Client)	verbindet	ist verbunden mit
Logischer Standort	ist Ordnungselement von	ist zugeordnet zu
Netzwerkverbindungen	ist verbunden mit	verbindet sich zu
Organisation (Organisation)	hat Mitglied	gehört zu
Organisation (Personen)	hat Mitglied	gehört zu
Personengruppenmitgliedschaft	hat Mitglied	ist Mitglied von
Ports	liefert Netzwerk an	bekommt Netzwerk geliefert von
Remote Management Controller	wird remote gemanagt von	ist management controller von
Replikationspartner	ist Replikationspartner von	hat Replikationspartner
SOA-Komponente	ist SOA Komponente von	hat SOA Komponente
SOA-Stacks	hat SOA Stacks	ist SOA Stack von
Schnittstelle	hat Abhängigkeit zu	hängt ab von
Service-Komponente	ist Service Komponente von	hat Service Komponente
Servicezuweisung	auf mir läuft	läuft auf
Softwarezuweisung	auf mir läuft	auf
Stacking	ist stack von	ist gestackt mit
Standort	ist Standort von	steht in
Stromverbraucher	liefert Strom an	bezieht Strom von
VRRP	hat VRRP Mitglied	ist VRRP Mitglied von
Verknüpfte Karten	hat Karte	ist Karte von
Vertragszuweisung	ist Vertrag von	hat Vertragszuweisung zu
Verwaltungsinstanz	ist Verwaltungsinstanz für	wird verwaltet von
Virtuelle Maschine	ist Host für	läuft auf
Virtueller Host	ist Verwaltungsinstanz für	wird verwaltet von
Zentrale (Organisation)	ist Zentrale von	ist Zweigstelle

Unter der Auflistung der Beziehungsarten kann über den Button Neuen Wert Hinzufügen eine neue Art erstellt werden. Möchten Sie diese Beziehung in einer benutzerdefinierten Kategorie verwenden, müssen Sie diese als "Implizit" definieren.

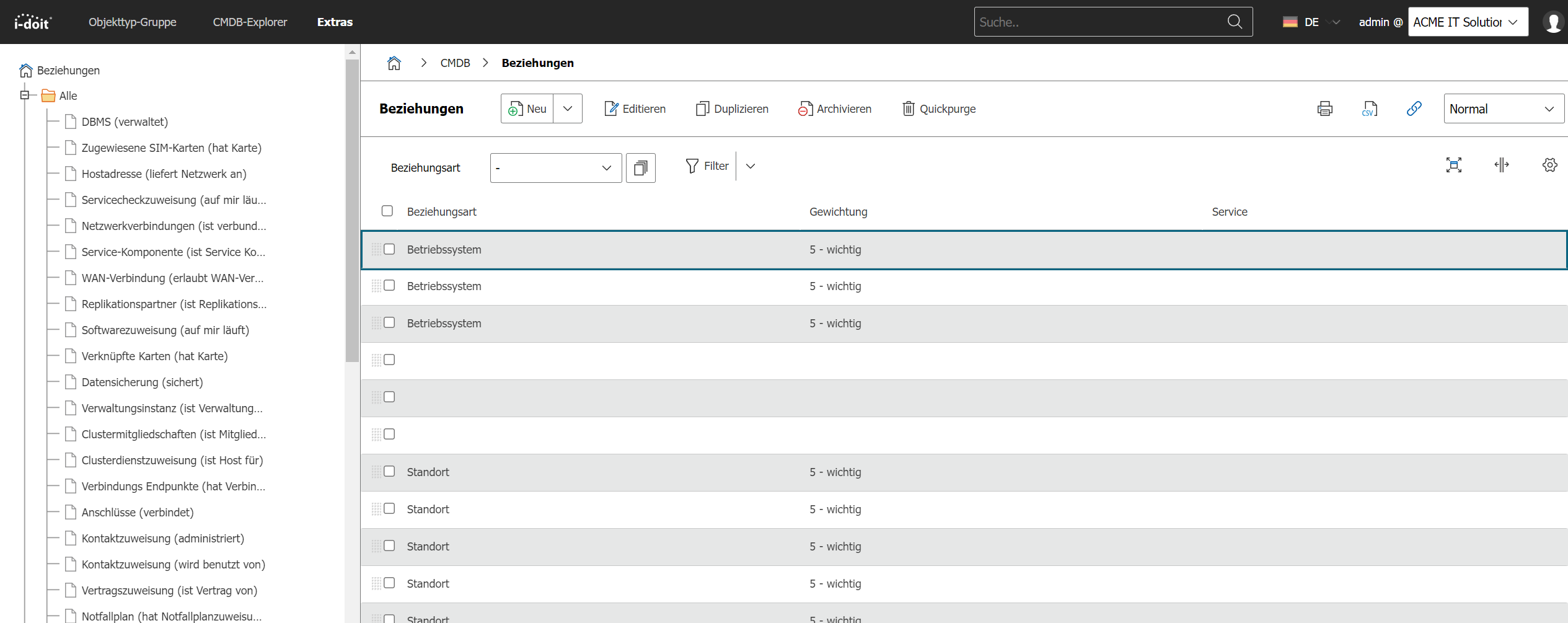

Bereits dokumentierte Objekt-Beziehungen werden unter Extras → CMDB → Beziehungen je nach Art aufgelistet. Klickt man im linken Navigationsbaum auf Alle, werden alle Objekt-Beziehungen unabhängig von der Art geladen. Das Laden der Liste kann bei einer größeren IT-Dokumentation etwas dauern.

Beziehungs-Objekte#

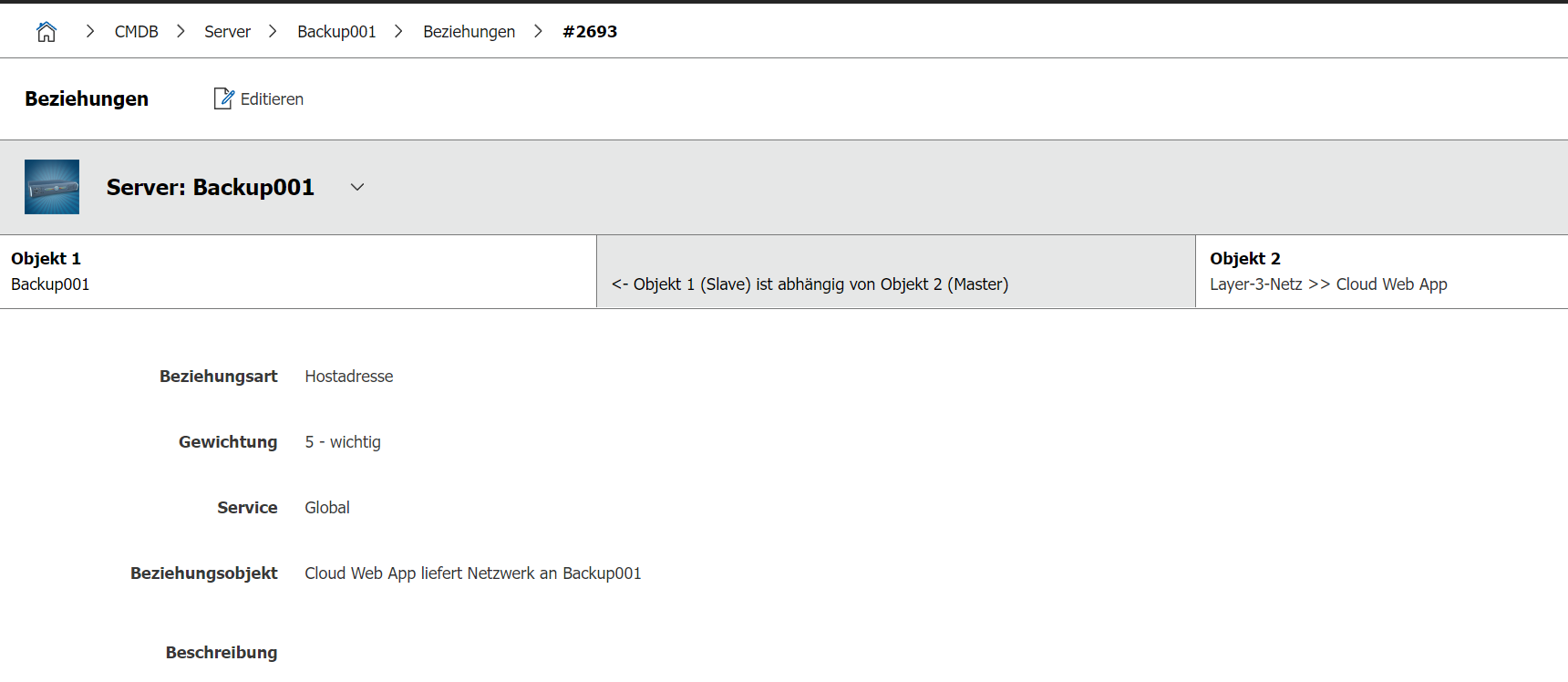

Wird eine Beziehung zwischen zwei Objekten erstellt, wird automatisch im Hintergrund ein drittes Objekt vom Typ Beziehungen erstellt. Dieses erhält als Objekt-Titel von Objekt-Titel des Master-Objekts, gefolgt von der Beschreibung und dem Objekt-Titel des Slave-Objekts.

Beispiel:

Master-Objekt	Beschreibung der Beziehung	Slave-Objekt
PDU-HQ-Intern-01-A	liefert Strom an	ESX1

Das Beziehungs-Objekt ist nötig, um Eigenschaften der Beziehung als Attribute zu speichern. Dazu gehören unter anderem:

• Beziehungsart:
  siehe oben
• Gewichtung:
  siehe unten
• Service (optional):
  Die Objekt-Beziehung kann direkt einem Service zugewiesen werden.

Wie bereits ersichtlich besteht eine Objekt-Beziehung aus einem Master- und einem Slave-Objekt. Es handelt sich also um eine gerichtete Beziehung. Das Slave-Objekt ist abhängig vom Master-Objekt.

Die Richtung der Beziehung - also welches ist Objekt Master, welches Slave - hat Auswirkungen auf den CMDB-Explorer. In der Baumansicht werden Objekt-Beziehungen entweder nach oben oder unten rekursiv aufgebaut. Im Standard-Profil stehen Master-Objekte unter den Slave-Objekten.

Kategorie Beziehungen#

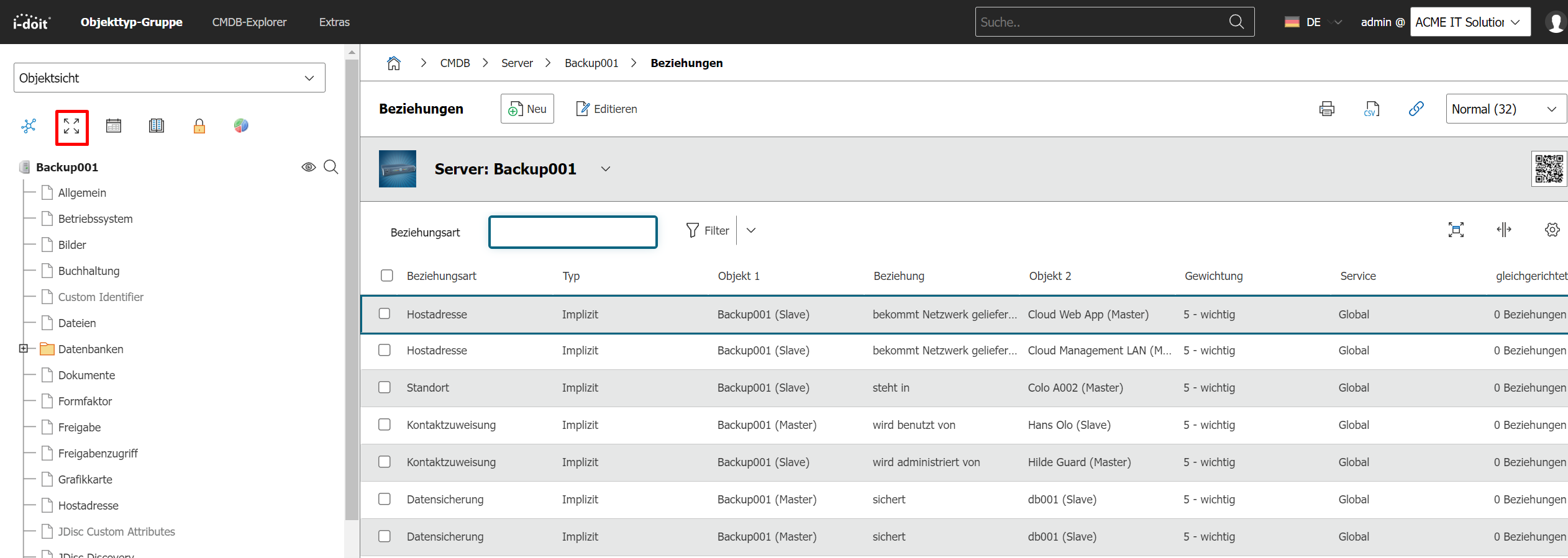

Pro Objekt werden Beziehungen zu anderen Objekten in der Kategorie Beziehungen gesammelt. Diese ist jedem Objekttyp fest zugeordnet und über das Pfeile-Icon aufzurufen.

Implizite vs. explizite Beziehungen#

Beziehungen unterscheiden sich nicht nur nach ihrer Art (siehe oben), sondern auch, ob diese implizit oder explizit erstellt worden sind. Implizite Beziehungen stammen aus den Kategorien. Wird beispielsweise die Kategorie Standort bearbeitet und im Attribut Standort ein übergeordnetes Objekt ausgewählt, entsteht automatisch im Hintergrund eine implizite Beziehung der Art Standort. Diese implizite Beziehung wird zudem in der Kategorie Beziehungen und unter Extras → CMDB → Beziehungen → Standort angezeigt.

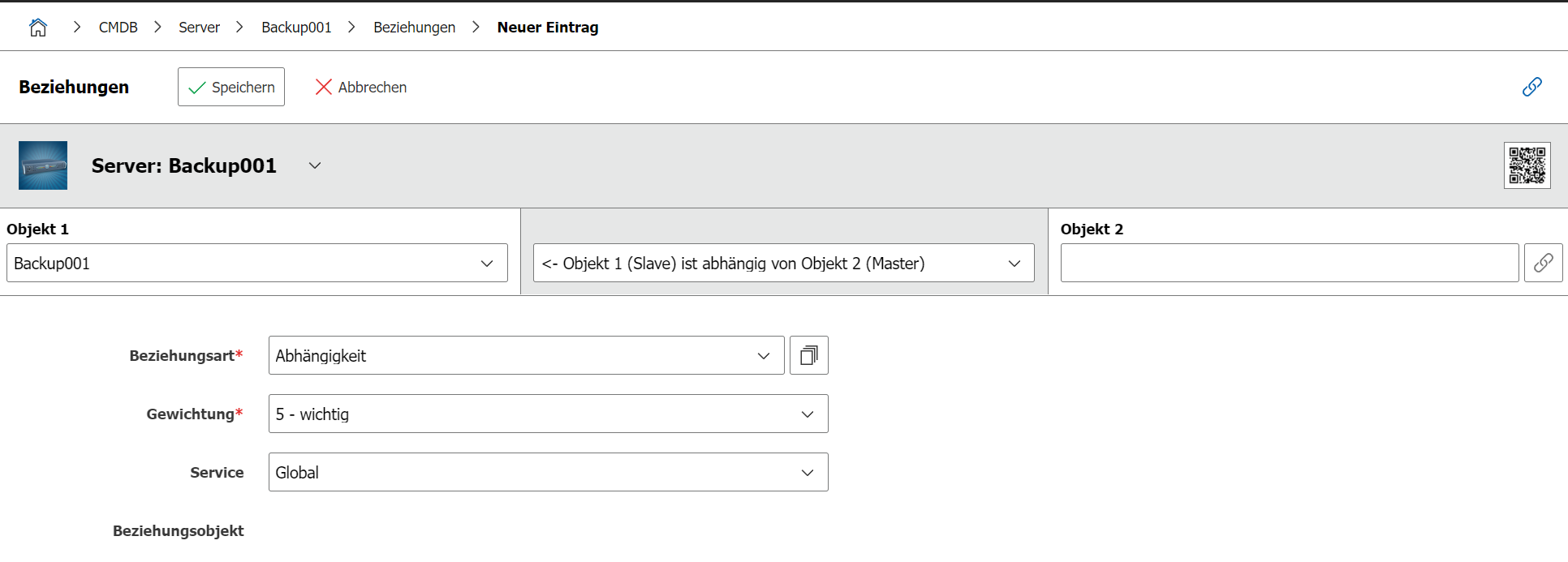

Soll unabhängig von den Kategorien und ihren Attributen eine Beziehung zwischen zwei Objekten gesetzt werden, wird eine explizite Beziehung erstellt. Diese explizite Beziehung wird in der Kategorie Beziehungen erstellt. Das Objekt, in dem man sich befindet, ist als Objekt 1 vorausgewählt. Das Objekt, mit dem Objekt 1 in Beziehung stehen soll, wird unter Objekt 2 ausgewählt. Zudem muss zwischen beiden die Richtung gewählt werden. Als Beziehungsart ist standardmäßig Abhängigkeit vorausgewählt, weil diese Art unter Verwaltung → Vordefinierte Inhalte → Objekt Beziehungen bereits als explizit ausgewiesen ist. Es ist hier aber auch problemlos möglich eine neue explizite Beziehung zu definieren und direkt zu verwenden. Dies kann über das Zettel-Icon, wie bei Dialog+-Feldern, gemacht werden.

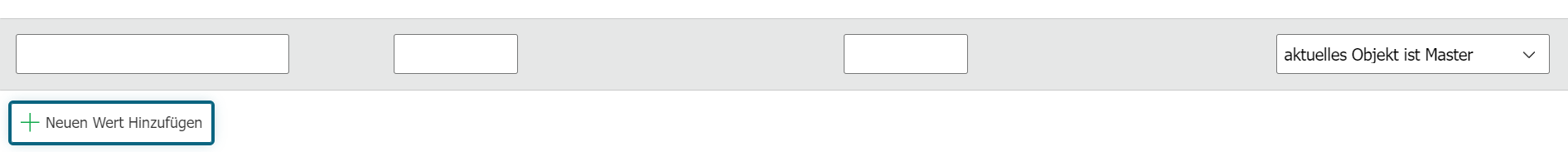

Beim Anlegen einer neuen expliziten Beziehungsart können die Art und die Beschreibungen aus den jeweiligen Objektsichten definiert werden.

Gewichtung#

Wie weiter oben bereits erwähnt, erhält jede Beziehung eine Gewichtung. Diese wird im Beziehungsobjekt als Attribut angegeben. Als Gewichtung sind Werte zwischen 1 und 10 möglich. Sie drücken aus, wie abhängig das Slave- vom Master-Objekt ist. 1 bedeutet sehr wichtig, 10 hingegen unwichtig, 5 ist die goldene Mitte mit wichtig und stellt den Standard dar.

Beispiel: Bekommt ein nicht redundant ausgelegtes Netzteil Strom von einer USV, dann könnte die Gewichtung bei 1 (sehr wichtig) liegen, denn ohne funktionierende USV funktioniert das Netzteil nicht. Fällt stattdessen eine Node im Web Cluster aus, übernehmen andere Nodes ihren Job. Die Abhängigkeit zu übergeordneten Services ist also nicht ganz so hart, sondern könnte zwischen 5 (wichtig) und 10 (nicht wichtig) liegen.

Das Analyse-Modul verwendet diese Gewichtung in Kombination mit Services und Network Monitoring, um Aussagen treffen zu können, welche Services von Ausfällen betroffen sind.

Gleichgerichtete Beziehungen#

Neben den gerichteten Beziehungen mit Master- und Slave-Objekten, existieren in i-doit noch die gleichgerichteten Beziehungen. Diese stellen ebenfalls zwei Objekte in Beziehung zueinander, doch ohne eine Abhängigkeit voneinander auszudrücken.

Beispiel: Ist in i-doit ein Web Cluster mit mehreren Nodes dokumentiert, agieren die Nodes unabhängig voneinander. Lediglich das Funktionieren des Clusters hängt von allen Nodes ab. Die Kategorie Clustermitglieder (beziehungsweise die rückwärtige Kategorie Clustermitgliedschaften) erstellt im Hintergrund gleichgerichtete Objekt-Beziehungen zwischen den Cluster-Mitgliedern.

Eine Auflistung aller gleichgerichteter Beziehungen befindet sich unter Extras → Vordefinierte Inhalte → Objekt Beziehungen → Gleichgerichtete Beziehungen. Sie können nicht vom Benutzer erstellt werden, sondern werden implizit, automatisch im Hintergrund erstellt.

Objekt-Beziehung in benutzerdefinierter Kategorie#

In benutzerdefinierten Kategorien können Objekt-Beziehungen dokumentiert werden. Hierbei ist zwischen zwei Feldtypen zu unterscheiden:

• Objekt-Browser:
  Es wird kein Beziehungs-Objekt erzeugt. Die hier zu dokumentierende Beziehung zwischen zwischen zwei Objekten wird in der Kategorie Beziehungen nicht aufgelistet und der CMDB-Explorer wertet diese Beziehung nicht aus.
• Objekt-Beziehung:
  Als Zusatz kann hier nur eine implizite Beziehungsart angegeben werden. Explizite Beziehungen werden hier nicht angezeigt.
